स्लाइडिंग दरवाजों, गैरेज के दरवाजों और फाटकों के लिए इन्फ्रारेड सुरक्षा सेंसर

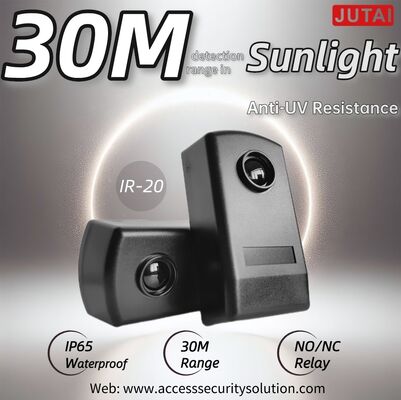

JUTAI IR-20 इन्फ्रारेड सुरक्षा सेंसर (जिसे इन्फ्रारेड फोटोसेल, बीम सेंसर भी कहा जाता है,या आईआर सेंसर) स्लाइडिंग दरवाजों के लिए सुरक्षा बढ़ाने के लिए इंजीनियर एक पेशेवर ग्रेड के माध्यम से बीम का पता लगाने समाधान हैएक मेल खाने वाले ट्रांसमीटर (TX) और रिसीवर (RX) से मिलकर यह एक अदृश्य 30 मीटर की अवरक्त किरण बनाता है जो बाधाओं का विश्वसनीय रूप से पता लगाता है।फंसने से रोकना, टकराव और परिचालन जोखिम।

एक सरल लेकिन मजबूत पारदर्शी बीम सिद्धांत पर काम करते हुए, आईआर-20 सेंसर टीएक्स से आरएक्स तक एक केंद्रित अवरक्त बीम उत्सर्जित करता है। जब बीम किसी वस्तु द्वारा बाधित होता है, चाहे वह व्यक्ति हो, वाहन हो,पालतू, या debris_the RX के आंतरिक रिले तुरंत ट्रिगर, बंद करने, दिशा उलटने, या रोक ऑपरेशन बंद करने के लिए दरवाजा / गेट नियंत्रक के लिए एक संकेत भेजने।

यूवी प्रतिरोधी इंजीनियरिंग प्लास्टिक और रबरयुक्त आवरण से निर्मित, सेंसर जोड़ी बाहरी तत्वों (धूल, बारिश, सूर्य के प्रकाश) और तापमान उतार-चढ़ाव का सामना करती है।यह उच्च यातायात या सुरक्षा-महत्वपूर्ण वातावरण में 24/7 निरंतर कर्तव्य के लिए बनाया गया है, जहां सुरक्षा से समझौता नहीं किया जा सकता है, वहां विश्वसनीय प्रदर्शन सुनिश्चित करना।

• IP55 प्रवेश सुरक्षा: प्रभावी रूप से धूल के प्रवेश और किसी भी दिशा से कम दबाव वाले पानी के जेट का विरोध करता है, जिससे अतिरिक्त परिरक्षण के बिना सीधे इनडोर/आउटडोर स्थापना संभव होती है।
• व्यापक वोल्टेज संगतता: 12-24 वी एसी/डीसी (गैर-ध्रुवीकृत) पर काम करता है, मानक दरवाजे/गेट बिजली आपूर्ति और नियंत्रण प्रणालियों के साथ सहजता से एकीकृत करता है।
• तापमान प्रतिरोधक: -10°C से +60°C तक स्थिर रूप से कार्य करता है, विभिन्न जलवायु (ठंडी सर्दियों से गर्मियों तक) और कार्य परिस्थितियों के अनुकूल है।

• लंबी दूरी का प्रदर्शन: अधिकतम 30 मीटर की सीमा के साथ स्थिर, केंद्रित अवरक्त किरण प्रदान करता है, जो चौड़े दरवाजे/गेट उद्घाटन और बड़े पहुंच क्षेत्रों के लिए उपयुक्त है।
• हस्तक्षेप विरोधी प्रौद्योगिकी: अनुकूलित ऑप्टिकल डिजाइन परिवेश प्रकाश, वर्षा या धूल के कारण होने वाले झूठे ट्रिगर को कम करता है, जिससे जटिल वातावरण में सटीक पता लगाने की गारंटी मिलती है।
• सहज स्थिति सूचक: आरएक्स में एक लाल एलईडी दीपक होता है जो कि प्रकाश के बिना बाधा (सामान्य संचालन) के बंद हो जाता है और जब रोका जाता है तो तेजी से संरेखण और वास्तविक समय की स्थिति की जांच के लिए चालू हो जाता है।

• दोहरी माउंटिंग विकल्प: दीवार पर लगाव (3x 5 मिमी ड्रिल छेद के साथ पेंच एंकर) और धातु की सतह पर लगाव (3x 3 मिमी स्व-टैपिंग पेंच) का समर्थन करता है, विभिन्न स्थापना परिदृश्यों के अनुकूल है।
• बहुमुखी रिले आउटपुट: सामान्य (COM, टर्मिनल 4), सामान्य रूप से बंद (NC, टर्मिनल 5) और सामान्य रूप से खुले (NO, टर्मिनल 6) टर्मिनलों के साथ SPDT (एकल पोल डबल थ्रो) रिले, किसी भी दरवाजा/गेट नियंत्रक, पीएलसी के साथ संगत,या अलार्म प्रणाली.
• सरलीकृत तार: स्पष्ट टर्मिनल लेबलिंग (TX: शक्ति के लिए 1-2; RX: शक्ति के लिए 1-3; रिले आउटपुट के लिए 4-6) स्थापना त्रुटियों को कम करती है और सेटअप समय को बचाती है।

• फंसने से रोकथाम: स्वचालित दरवाजे और फाटकों के लिए महत्वपूर्ण सुरक्षा आवश्यकताओं को पूरा करता है, लोगों, पालतू जानवरों या वस्तुओं के टकराव और फंसने से रोकता है।
• औद्योगिक स्तर की विश्वसनीयताउच्च गुणवत्ता वाले घटक और मजबूत आवरण उच्च आवृत्ति उपयोग परिदृश्यों (जैसे, शॉपिंग मॉल, गोदाम, आवासीय परिसर) में दीर्घकालिक प्रदर्शन सुनिश्चित करते हैं।

• स्लाइडिंग दरवाजे: शॉपिंग मॉल, कार्यालय भवन, हवाई अड्डे और अस्पतालों को बंद होने के दौरान फंसने से रोकना।
• गेराज के दरवाजे: आवासीय और वाणिज्यिक पार्किंग क्षेत्र वाहनों, पैदल यात्रियों या पालतू जानवरों की उपस्थिति में सुरक्षित संचालन सुनिश्चित करते हैं।
• औद्योगिक/व्यावसायिक द्वार: गोदामों, कारखानों और आवासीय परिसरों में गेट बंद होने के दौरान टकराव से बचने के लिए बाधाओं का पता लगाना।
• अभिगम नियंत्रण प्रणाली: दरवाजे, फाटकों और प्रतिबंधित क्षेत्रों के लिए परिधि सुरक्षा, जब किरण का उल्लंघन होता है तो अलार्म या प्रवेश अस्वीकृति को ट्रिगर करना।
• सार्वजनिक भवनों के प्रवेश द्वार: रेलवे स्टेशन, स्कूल और खुदरा केंद्रों में उच्च यातायात के लिए स्वचालित दरवाजे/गेट सिस्टम के लिए सुरक्षा में सुधार।

1. माउंटिंग की तैयारी: TX और RX के बीच स्पष्ट दृष्टि रेखा के साथ एक स्थान का चयन करें। दीवारों के लिए, 3x 5 मिमी छेद ड्रिल करें और पेंच एंकर स्थापित करें; धातु सतहों के लिए, स्व-टैपिंग पेंच के लिए 3x 3 मिमी छेद ड्रिल करें।
2. वायरिंग कनेक्शन:
   • TX टर्मिनल 1 और 2 को 12-24V AC/DC पावर कनेक्ट करें।
   • एक ही बिजली की आपूर्ति को आरएक्स टर्मिनल 1, 2 या 3 (वोल्टेज-मैच) से कनेक्ट करें।
   • तार आरएक्स टर्मिनल 4 (COM), 5 (NC), और 6 (NO) अपने दरवाजे/गेट नियंत्रक या अलार्म प्रणाली के लिए।
3. संरेखण: टीएक्स और आरएक्स की स्थिति को तब तक समायोजित करें जब तक कि आरएक्स का लाल एलईडी बंद न हो जाए, जो स्थिर बीम कनेक्शन का संकेत देता है।
4. अंतिम परीक्षण: प्रदान किए गए पेंचों के साथ सामने के पैनलों को सुरक्षित करें। बीम को बाधित करके परीक्षण करें RX एलईडी चालू हो जाती है और दरवाजा/गेट नियंत्रक सही प्रतिक्रिया देता है (रोकता है या पीछे की ओर जाता है) ।

लंबी दूरी के, विश्वसनीय JUTAI IR-20 इन्फ्रारेड सुरक्षा सेंसर के साथ अपने दरवाजे और गेट सुरक्षा को उन्नत करें। विस्तृत विनिर्देशों, मूल्य निर्धारण और तकनीकी सहायता के लिए हमसे संपर्क करें।
