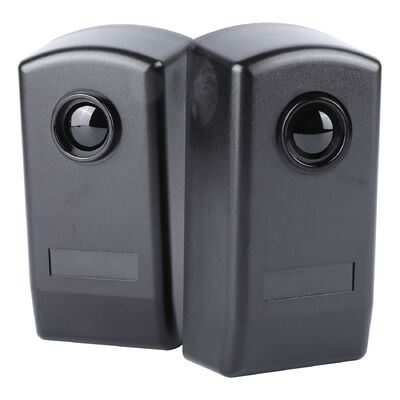

आईपी65 रेटेड 12-24 वी एसी डीसी इन्फ्रारेड फोटोसेल सेंसर औद्योगिक वाणिज्यिक सुरक्षा प्रतिष्ठानों के लिए सही है जो संचालन सुनिश्चित करता है

JUTAI IR-20 इन्फ्रारेड फोटोसेल (जिसे IR बीम सेंसर, थ्रू-बीम सेंसर, या सुरक्षा फोटोसेल के रूप में भी जाना जाता है) एक मजबूत, औद्योगिक-ग्रेड पहचान समाधान है जिसे औद्योगिक और वाणिज्यिक सुरक्षा परिदृश्यों के लिए इंजीनियर किया गया है। एक बहुमुखी 12-24V AC/DC बिजली की आपूर्ति पर काम करते हुए, यह बाधाओं, घुसपैठ और खतरों का पता लगाने के लिए 30 मीटर का एक स्थिर अदृश्य इन्फ्रारेड बीम प्रदान करता है - इसे कारखानों, गोदामों, शॉपिंग मॉल और दुनिया भर के वाणिज्यिक परिसरों में परिधि सुरक्षा, स्वचालित पहुंच नियंत्रण और सुरक्षा इंटरलॉक के लिए एक आवश्यक घटक बनाता है।

एक सटीक ट्रांसमीटर (TX) और रिसीवर (RX) की जोड़ी के रूप में एक थ्रू-बीम सेंसर के रूप में, IR-20 एक सीधी लेकिन अत्यधिक विश्वसनीय सिद्धांत पर काम करता है: TX एक केंद्रित इन्फ्रारेड बीम उत्सर्जित करता है जो RX के साथ संरेखित होता है। जब बीम किसी भी वस्तु - चाहे वह घुसपैठिया हो, वाहन हो, उपकरण हो, या मलबा हो - द्वारा बाधित होता है, तो RX का आंतरिक SPDT रिले तुरंत ट्रिगर होता है। यह आपके सुरक्षा प्रणाली, एक्सेस कंट्रोलर, या मशीनरी को अलार्म सक्रिय करने, संचालन रोकने, या पहुंच अवरुद्ध करने के लिए एक संकेत भेजता है, जिससे संभावित जोखिमों पर तेजी से प्रतिक्रिया सुनिश्चित होती है।

औद्योगिक स्थायित्व को ध्यान में रखकर तैयार किया गया, IR-20 में एक यूवी-प्रतिरोधी इंजीनियरिंग प्लास्टिक हाउसिंग है जिसमें रबरयुक्त सील है, जिसे औद्योगिक वातावरण (धूल, कंपन, तापमान में उतार-चढ़ाव) और वाणिज्यिक उच्च-यातायात क्षेत्रों की कठोरता का सामना करने के लिए डिज़ाइन किया गया है। यह 24/7 निरंतर ड्यूटी के लिए बनाया गया है, जो लगातार प्रदर्शन प्रदान करता है जहां सुरक्षा और सुरक्षा से समझौता नहीं किया जा सकता है।

• IP55 प्रवेश संरक्षण:किसी भी दिशा से धूल के प्रवेश और कम दबाव वाले पानी के जेट के खिलाफ प्रभावी ढंग से सुरक्षा करता है, जिससे परिधि सुरक्षा के लिए प्रत्यक्ष बाहरी स्थापना और कठोर औद्योगिक सेटिंग्स में इनडोर उपयोग सक्षम होता है
• व्यापक वोल्टेज लचीलापन:12-24V AC/DC (गैर-ध्रुवीकृत) पर निर्बाध रूप से संचालित होता है, विशेष बिजली आपूर्ति की आवश्यकता को समाप्त करता है और मानक औद्योगिक पीएलसी और वाणिज्यिक सुरक्षा पैनलों के साथ सहजता से एकीकृत होता है
• तापमान लचीलापन:-10°C से +60°C तक मज़बूती से कार्य करता है, ठंडे औद्योगिक गोदामों से लेकर गर्म बाहरी वाणिज्यिक पार्किंग क्षेत्रों तक चरम जलवायु परिस्थितियों के अनुकूल होता है

• विस्तारित पहचान रेंज:सिग्नल क्षरण के बिना चौड़ी उद्घाटन और बड़े वाणिज्यिक स्थानों को कवर करते हुए, 30 मीटर (इनडोर/आउटडोर) से अधिक एक स्थिर, केंद्रित इन्फ्रारेड बीम प्रदान करता है
• एंटी-एनवायर्नमेंटल इंटरफेरेंस:अनुकूलित ऑप्टिकल तकनीक परिवेश प्रकाश, बारिश, या धूल के कारण होने वाले झूठे ट्रिगर को कम करती है - परिवर्तनशील प्रकाश व्यवस्था वाले औद्योगिक वातावरण के लिए महत्वपूर्ण
• सहज स्थिति प्रतिक्रिया:RX में एक उज्ज्वल लाल एलईडी संकेतक है: बीम अबाधित होने पर बंद और बाधित होने पर चालू, आसान स्थापना और समस्या निवारण के लिए

• बहुमुखी रिले आउटपुट:कॉमन (COM), सामान्य रूप से बंद (NC), और सामान्य रूप से खुला (NO) टर्मिनलों के साथ एक सिंगल पोल डबल थ्रो (SPDT) रिले से लैस है, जो सार्वभौमिक संगतता के लिए है
• दोहरी माउंटिंग समाधान:वाणिज्यिक और औद्योगिक सेटिंग्स में विविध स्थापना परिदृश्यों के अनुकूल, दीवार माउंटिंग और धातु सतह माउंटिंग का समर्थन करता है
• सरलीकृत वायरिंग और लेबलिंग:स्पष्ट टर्मिनल अंकन स्थापना त्रुटियों को कम करता है, औद्योगिक और वाणिज्यिक दोनों सेटिंग्स में तकनीशियनों के लिए समय बचाता है

• फैक्टरी परिधि सुरक्षा:सुविधा दीवारों, बाड़, या लोडिंग डॉक प्रवेश द्वारों के लिए अदृश्य बीम अवरोध - अनधिकृत पहुंच के लिए अलार्म ट्रिगर करना
• गोदाम सुरक्षा इंटरलॉक:कन्वेयर सिस्टम और स्वचालित भंडारण प्रणालियों के लिए सुरक्षा सेंसर - जब कार्यकर्ता या बाधाएं खतरनाक क्षेत्रों में हों तो संचालन बंद करना
• औद्योगिक गेट स्वचालन:बड़े कारखाने के गेट या वाहन पहुंच बिंदुओं के लिए पहचान - वाहनों या उपकरणों पर गेट बंद होने से रोकना

• शॉपिंग मॉल और खुदरा सुरक्षा:बैक-ऑफ-हाउस क्षेत्रों, इन्वेंट्री कमरों, या स्टोरफ्रंट प्रवेश द्वारों के लिए परिधि सुरक्षा, घंटों के बाद
• पार्किंग लॉट और गैरेज सुरक्षा:स्वचालित पार्किंग अवरोधों और गैरेज के दरवाजों के लिए बाधा का पता लगाना - वाहनों या पैदल चलने वालों के साथ टकराव को रोकना
• कार्यालय भवन और वाणिज्यिक परिसर पहुंच:स्वचालित स्लाइडिंग दरवाजे, प्रतिबंधित क्षेत्र प्रवेश द्वार, और लिफ्ट लॉबी के लिए सुरक्षा सेंसर
• अस्पताल और सार्वजनिक सुविधा सुरक्षा:आपातकालीन निकास, चिकित्सा आपूर्ति कक्ष, या उच्च-सुरक्षा क्षेत्रों के लिए गैर-घुसपैठ पहचान

1. माउंटिंग तैयारी:TX और RX के बीच एक अबाधित दृष्टि रेखा के साथ एक स्थान चुनें। दीवार माउंटिंग के लिए, 3x 5mm छेद ड्रिल करें और स्क्रू एंकर स्थापित करें; धातु की सतहों के लिए, सेल्फ-टैपिंग स्क्रू के लिए 3x 3mm छेद ड्रिल करें
2. वायरिंग कनेक्शन:TX टर्मिनलों 1 और 2 में 12-24V AC/DC पावर कनेक्ट करें। RX टर्मिनलों 1, 2, या 3 में समान बिजली की आपूर्ति कनेक्ट करें। अपने सुरक्षा पैनल, पीएलसी, या एक्सेस कंट्रोलर में RX टर्मिनलों 4 (COM), 5 (NC), और 6 (NO) को वायर करें
3. संरेखण:TX और RX की स्थिति को तब तक समायोजित करें जब तक कि RX का लाल एलईडी बंद न हो जाए, जो एक स्थिर बीम कनेक्शन का संकेत देता है। लंबी दूरी की पहचान के लिए संरेखण को ठीक करने के लिए एलईडी प्रतिक्रिया का उपयोग करें
4. अंतिम परीक्षण:प्रदान किए गए स्क्रू के साथ फ्रंट पैनल को सुरक्षित करें। बीम को बाधित करके सेंसर का परीक्षण करें - सत्यापित करें कि RX एलईडी चालू हो जाता है और जुड़ा हुआ सिस्टम सही ढंग से प्रतिक्रिया करता है

अपने औद्योगिक और वाणिज्यिक सुरक्षा को टिकाऊ, लंबी-रेंज JUTAI IR-20 इन्फ्रारेड फोटोसेल के साथ बढ़ाएं। विस्तृत विनिर्देशों, थोक मूल्य निर्धारण और आपकी विशिष्ट एप्लिकेशन के अनुरूप तकनीकी सहायता के लिए हमसे संपर्क करें।
