दरवाजे स्वचालन और सुरक्षा प्रणालियों के लिए सरल इंस्टॉल इन्फ्रारेड सेंसर

उत्पत्ति के प्लेस चीन
ब्रांड नाम JUTAI
प्रमाणन CE
मॉडल संख्या आईआर-20
दस्तावेज़ JUTAI Wired Photocell IR-20...20.pdf
न्यूनतम आदेश मात्रा 1
मूल्य negotiable
पैकेजिंग विवरण कार्टून
प्रसव के समय 5 - 8 कार्य दिवस
भुगतान शर्तें टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल, मनीग्राम, अलीपे
आपूर्ति की क्षमता प्रति माह 1000 टुकड़े
उत्पाद विवरण
आईपी ​​रेटिंग आईपी65 डिटेक्शन रेंज 30मी
प्रकार तार का एचएस कोड 8531901000
पैकेज का आकार 12.00सेमी * 11.70सेमी * 4.30सेमी पैकेज सकल वजन 0.25 किग्रा
प्रमुखता देना

सरल इन्फ्रारेड सेंसर स्थापित करें

,

सुरक्षा प्रणाली इन्फ्रारेड सेंसर

एक संदेश छोड़ें
उत्पाद विवरण

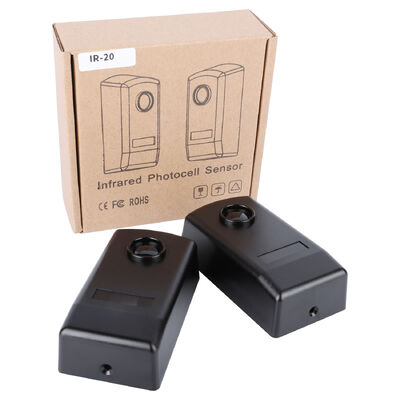

दरवाजे स्वचालन और सुरक्षा प्रणालियों के लिए सरल इंस्टॉल इन्फ्रारेड सेंसर 0

सरल स्थापना इन्फ्रारेड सेंसर – डोर ऑटोमेशन और सुरक्षा प्रणालियों के लिए JUTAI IR-20


JUTAI IR-20 इन्फ्रारेड सेंसर (जिसे फोटोसेल, थ्रू-बीम सेंसर या IR बीम डिटेक्टर भी कहा जाता है) एक उपयोगकर्ता के अनुकूल, औद्योगिक-ग्रेड डिटेक्शन समाधान है जिसे डोर ऑटोमेशन और सुरक्षा प्रणालियों में परेशानी मुक्त स्थापना के लिए डिज़ाइन किया गया है। एक सीधी सेटअप प्रक्रिया, 20-मीटर स्थिर डिटेक्शन रेंज और बहुमुखी 12-24V AC/DC पावर संगतता के साथ, यह डोर ट्रैपमेंट को रोकने, घुसपैठ का पता लगाने और एक्सेस कंट्रोल को बढ़ाने के लिए एक अदृश्य सुरक्षात्मक बीम बनाता है—आवासीय गैरेज दरवाजों, वाणिज्यिक स्लाइडिंग दरवाजों, कार्यालय प्रवेश द्वारों और दुनिया भर में परिधि सुरक्षा के लिए आदर्श।

उत्पाद अवलोकन


एक युग्मित ट्रांसमीटर (TX) और रिसीवर (RX) थ्रू-बीम सेंसर के रूप में, IR-20 एक सरल लेकिन विश्वसनीय सिद्धांत पर काम करता है: TX एक केंद्रित इन्फ्रारेड बीम उत्सर्जित करता है जो RX के साथ संरेखित होता है। जब बीम को लोगों, वाहनों या बाधाओं द्वारा बाधित किया जाता है, तो RX का आंतरिक रिले तुरंत ट्रिगर हो जाता है—एक बंद होने वाले दरवाजे को रोकने, अलार्म सक्रिय करने, या अनधिकृत पहुंच को अवरुद्ध करने के लिए एक संकेत भेजता है।

व्यावहारिकता और स्थायित्व के लिए निर्मित, सेंसर में IP55 सुरक्षा रेटिंग के साथ एक कॉम्पैक्ट, UV-प्रतिरोधी इंजीनियरिंग प्लास्टिक हाउसिंग है। इसे इनडोर/आउटडोर स्थितियों (धूल, बारिश, तापमान में उतार-चढ़ाव) का सामना करने के लिए डिज़ाइन किया गया है, जबकि स्थापना चरणों को न्यूनतम रखा गया है—किसी विशेष तकनीकी कौशल या जटिल उपकरणों की आवश्यकता नहीं है।

मुख्य विशेषताएं और लाभ (सरल स्थापना केंद्रित)


1. परेशानी मुक्त स्थापना और सेटअप


  • टूल-न्यूनतम माउंटिंग: दीवार माउंटिंग (स्क्रू एंकर के साथ 3x 5mm ड्रिल छेद) और धातु की सतह माउंटिंग (3x 3mm सेल्फ-टैपिंग स्क्रू) का समर्थन करता है—अधिकांश डोर फ्रेम, सुरक्षा बाड़ और भवन बाहरी हिस्सों में कस्टम संशोधनों के बिना फिट बैठता है।
  • स्पष्ट वायरिंग और लेबलिंग: टर्मिनलों को स्पष्ट रूप से चिह्नित किया गया है (TX: पावर के लिए 1-2; RX: पावर के लिए 1-3, 4=COM, 5=NC, 6=NO) ताकि भ्रम से बचा जा सके। जटिल वायरिंग आरेखों की आवश्यकता नहीं है—यहां तक कि पहली बार इंस्टॉलर भी मिनटों में कनेक्शन पूरा कर सकते हैं।
  • सहज संरेखण: RX का चमकीला लाल LED संकेतक (जब बीम संरेखित होता है तो बंद, जब बाधित होता है तो चालू) वास्तविक समय की प्रतिक्रिया प्रदान करता है। बस TX/RX स्थितियों को तब तक समायोजित करें जब तक कि LED बंद न हो जाए—किसी अंशांकन उपकरण या तकनीकी विशेषज्ञता की आवश्यकता नहीं है।
  • स्नैप-ऑन फ्रंट पैनल: फ्रंट पैनल वायरिंग एक्सेस के लिए आसानी से ऊपर उठता है और प्रदान किए गए स्क्रू के साथ सुरक्षित रूप से बंद हो जाता है, अंतिम सेटअप चरण को सुव्यवस्थित करता है और आंतरिक घटकों को धूल से बचाता है।

2. मौसमरोधी और विश्वसनीय प्रदर्शन


  • IP55 प्रवेश सुरक्षा: धूल के प्रवेश और किसी भी दिशा से कम दबाव वाले पानी के जेट का प्रतिरोध करता है, जिससे यह सीधे बाहरी स्थापना (जैसे, गैरेज दरवाजे के बाहरी हिस्से, वाणिज्यिक प्रवेश द्वार) के लिए उपयुक्त हो जाता है, बिना अतिरिक्त बाड़ों के।
  • वाइड तापमान अनुकूलन: -10°C से +60°C तक स्थिर रूप से संचालित होता है, विभिन्न जलवायु के अनुकूल होता है—ठंड सर्दियों से लेकर गर्म गर्मी के वातावरण तक—बिना प्रदर्शन में गिरावट के।
  • एंटी-इंटरफेरेंस डिज़ाइन: अनुकूलित ऑप्टिकल फ़िल्टरिंग परिवेशी प्रकाश (सूर्य के प्रकाश, फ्लोरोसेंट फिक्स्चर) और पर्यावरणीय मलबे से झूठे ट्रिगर को कम करता है, व्यस्त डोर ऑटोमेशन परिदृश्यों में लगातार प्रदर्शन सुनिश्चित करता है।

3. यूनिवर्सल संगतता और व्यावहारिक कार्यक्षमता


  • लचीला पावर इनपुट: 12-24V AC/DC (गैर-ध्रुवीकृत) बिजली आपूर्ति के साथ काम करता है, मानक डोर कंट्रोलर, सुरक्षा अलार्म पैनल और एक्सेस कंट्रोल सिस्टम के साथ निर्बाध रूप से एकीकृत होता है—किसी विशेष बिजली एडेप्टर की आवश्यकता नहीं है।
  • बहुमुखी रिले आउटपुट: कॉमन (COM, टर्मिनल 4), सामान्य रूप से बंद (NC, टर्मिनल 5), और सामान्य रूप से खुले (NO, टर्मिनल 6) टर्मिनलों से लैस, सभी प्रमुख डोर ऑटोमेशन और सुरक्षा हार्डवेयर के साथ संगतता सुनिश्चित करता है।
  • कम बिजली की खपत: TX अधिकतम ऑपरेटिंग करंट ≤25mA और RX अधिकतम ऑपरेटिंग करंट ≤35mA, बिना अत्यधिक बिजली उपयोग के ऊर्जा-कुशल 24/7 संचालन का समर्थन करता है।

तकनीकी विशिष्टताएँ


पैरामीटर विशिष्टता
मॉडल IR-20
डिटेक्शन सिद्धांत थ्रू-बीम (ट्रांसमीटर + रिसीवर पेयर)
अधिकतम डिटेक्शन रेंज 20 मीटर (इनडोर/आउटडोर)
बिजली की आपूर्ति 12-24V AC/DC (गैर-ध्रुवीकृत)
अधिकतम TX ऑपरेटिंग करंट ≤ 25mA
अधिकतम RX ऑपरेटिंग करंट ≤ 35mA
आउटपुट प्रकार 1 चेंजओवर रिले (SPDT)
रिले संपर्क रेटिंग अधिकतम 500mA @ 48V AC/DC
प्रवेश सुरक्षा रेटिंग IP55
ऑपरेटिंग तापमान रेंज -10°C से +60°C
हाउसिंग सामग्री UV-प्रतिरोधी इंजीनियरिंग प्लास्टिक
रिसीवर संकेतक लाल LED (जब बीम बाधित होता है, तो चालू, जब संरेखित होता है, तो बंद)
टर्मिनल कॉन्फ़िगरेशन TX: 1-2 (पावर); RX: 1-3 (पावर), 4 (COM), 5 (NC), 6 (NO)
माउंटिंग होल स्पेसिफिकेशंस दीवार: 3x 5mm; धातु: 3x 3mm
आयाम (L×W×H) 90.63mm × 44.90mm × 30.00mm

चरण-दर-चरण स्थापना गाइड


  1. माउंटिंग साइट तैयार करें: TX और RX के बीच दृष्टि की स्पष्ट रेखा के साथ एक स्थान चुनें (झाड़ियों या डोर हार्डवेयर जैसी बाधाओं से बचें)। दीवारों के लिए, 3x 5mm छेद ड्रिल करें और स्क्रू एंकर डालें; धातु की सतहों के लिए, सेल्फ-टैपिंग स्क्रू के लिए 3x 3mm छेद ड्रिल करें।
  2. वायरिंग टर्मिनलों तक पहुंचें: टर्मिनल ब्लॉक को उजागर करने के लिए TX और RX दोनों के फ्रंट पैनल को उठाएं—पैनल हटाने के लिए किसी उपकरण की आवश्यकता नहीं है।
  3. पावर और नियंत्रण कनेक्ट करें:
    • TX टर्मिनलों 1 और 2 पर 12-24V AC/DC पावर वायर करें।
    • RX टर्मिनलों 1, 2, या 3 पर समान बिजली आपूर्ति कनेक्ट करें (वोल्टेज रेटिंग से मेल खाते हुए)।
    • RX टर्मिनलों 4 (COM), 5 (NC), और 6 (NO) को अपने डोर कंट्रोलर, अलार्म पैनल, या एक्सेस सिस्टम से लिंक करें।

  4. सेंसर पेयर को संरेखित करें: TX और RX की स्थितियों को तब तक समायोजित करें जब तक कि RX का लाल LED बंद न हो जाए—यह एक स्थिर बीम कनेक्शन को इंगित करता है।
  5. सुरक्षित और परीक्षण करें: फ्रंट पैनल बंद करें और उन्हें प्रदान किए गए स्क्रू से कस लें। बीम को बाधित करके परीक्षण करें—सत्यापित करें कि RX LED चालू होता है और कनेक्टेड सिस्टम (डोर कंट्रोलर/अलार्म) सही ढंग से प्रतिक्रिया करता है।

विशिष्ट अनुप्रयोग


  • आवासीय गैरेज दरवाजे: बंद होने के दौरान लोगों, पालतू जानवरों या वस्तुओं के फंसने से रोकता है, घर की सुरक्षा बढ़ाता है।
  • वाणिज्यिक स्लाइडिंग दरवाजे: मॉल, खुदरा दुकानों और कार्यालय भवनों में सुरक्षित संचालन सुनिश्चित करता है—पैदल चलने वालों पर दरवाजों को बंद होने से रोकता है।
  • औद्योगिक गेट ऑटोमेशन: औद्योगिक स्लाइडिंग गेट या पार्किंग बाधाओं के रास्ते में वाहनों या बाधाओं का पता लगाता है।
  • परिधि सुरक्षा: पिछवाड़े की बाड़, कार्यालय परिधि, या प्रतिबंधित पहुंच क्षेत्रों के लिए अदृश्य बीम बाधाएं बनाता है—अनधिकृत प्रवेश के लिए अलार्म ट्रिगर करता है।
  • सार्वजनिक सुविधा प्रवेश द्वार: अस्पतालों, स्कूलों और ट्रेन स्टेशनों में स्वचालित दरवाजों के लिए सुरक्षा बढ़ाता है, जहां स्थापना में आसानी और विश्वसनीयता महत्वपूर्ण है।

JUTAI IR-20 सरल स्थापना इन्फ्रारेड सेंसर क्यों चुनें?


  • कोई विशेषज्ञता की आवश्यकता नहीं है: सीधी माउंटिंग, वायरिंग और संरेखण स्थापना को DIY उत्साही और पेशेवर तकनीशियनों के लिए समान रूप से सुलभ बनाते हैं।
  • टिकाऊ और बहुमुखी: IP55 वेदरप्रूफिंग और वाइड तापमान रेंज इनडोर/आउटडोर डोर ऑटोमेशन परिदृश्यों में प्रदर्शन सुनिश्चित करते हैं।
  • यूनिवर्सल संगतता: सभी प्रमुख डोर कंट्रोलर और सुरक्षा प्रणालियों के साथ काम करता है, एकीकरण जटिलता को कम करता है।
  • लागत प्रभावी सुरक्षा: एक प्रतिस्पर्धी मूल्य पर औद्योगिक-ग्रेड गुणवत्ता, घरों और व्यवसायों के लिए समग्र सिस्टम लागत को कम करती है।
  • विश्वसनीय ब्रांड आश्वासन: शेन्ज़ेन JUTAI Comm Co., Ltd. द्वारा विकसित, वैश्विक तकनीकी सहायता के साथ ऑटोमेशन और सुरक्षा घटकों का एक पेशेवर प्रदाता।

उपयोगकर्ता के अनुकूल JUTAI IR-20 इन्फ्रारेड सेंसर के साथ अपने डोर ऑटोमेशन और सुरक्षा सेटअप को सरल बनाएं। विस्तृत विशिष्टताओं, थोक मूल्य निर्धारण और तकनीकी सहायता के लिए हमसे संपर्क करें।

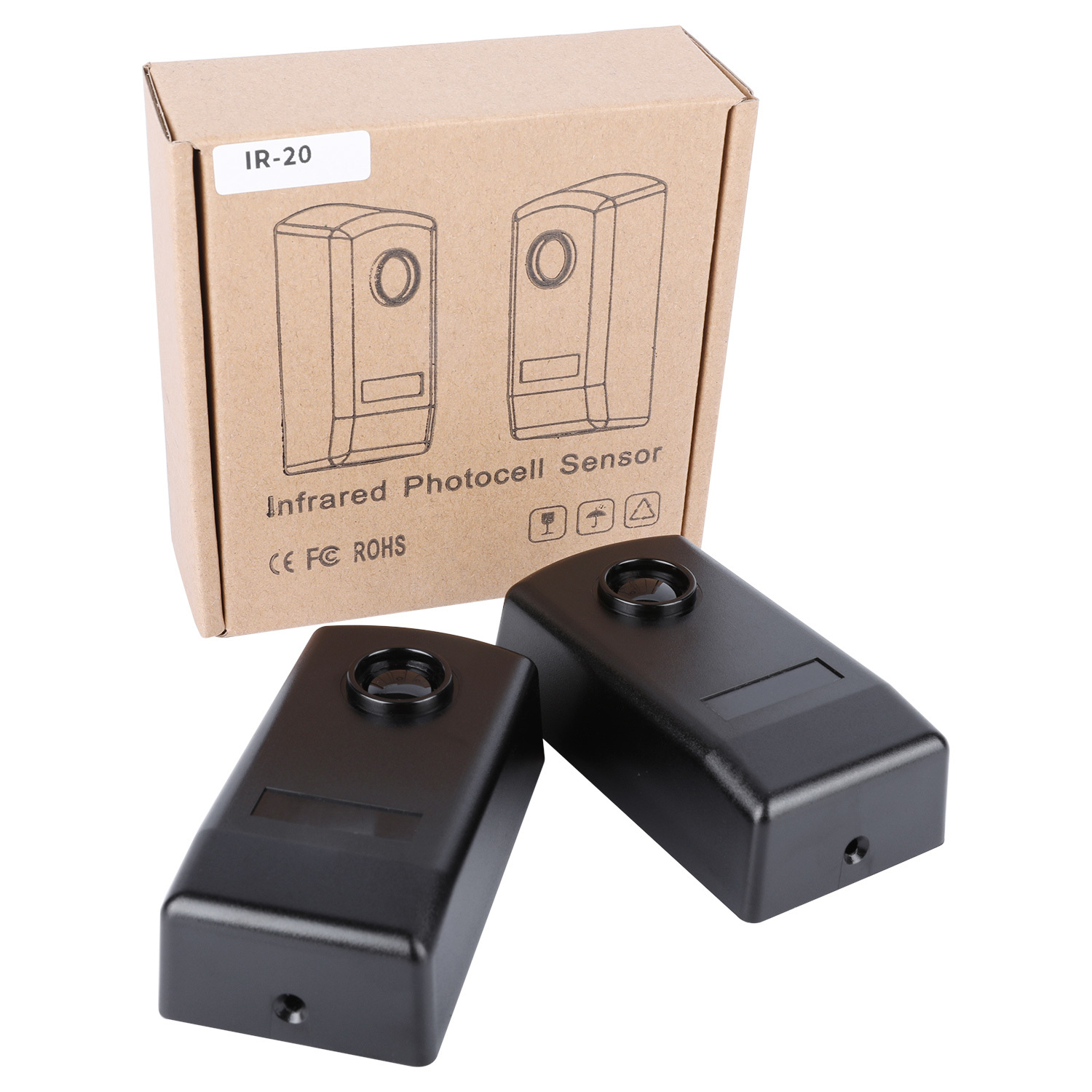

दरवाजे स्वचालन और सुरक्षा प्रणालियों के लिए सरल इंस्टॉल इन्फ्रारेड सेंसर 1
