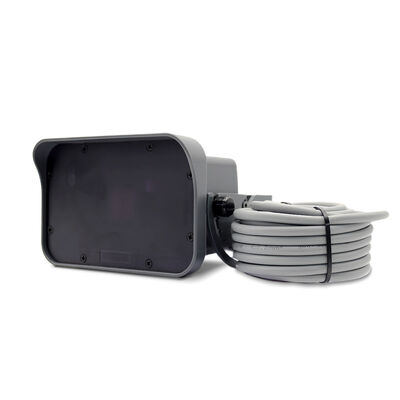

जुताई आरवीपी42-7एम 24GHz औद्योगिक डॉप्लर रडार मोशन सेंसर

औद्योगिक दरवाजे, गेट और एक्सेस कंट्रोल सिस्टम के लिए वाहन और पैदल यात्री पहचान

उत्पाद अवलोकन

जुताई आरवीपी42-7एम एक उच्च-प्रदर्शन वाला औद्योगिक-ग्रेड रडार मोशन सेंसर है, जिसे विशेष रूप से स्वचालित औद्योगिक दरवाजे, गैरेज के दरवाजे, कोल्ड स्टोरेज के दरवाजे, सड़क अवरोधक, गोदाम लोडिंग डॉक और एक्सेस कंट्रोल परिदृश्यों के लिए विकसित किया गया है। 24.125GHz डॉप्लर रडार तकनीक और डिजिटल सिग्नल प्रोसेसिंग के आधार पर, यह चलती लोगों, वाहनों और फोर्कलिफ्टों का उच्च-सटीकता से पता लगाता है, जिसमें अंतर्निहित बुद्धिमान पहचान और फ़िल्टरिंग एल्गोरिदम झूठे ट्रिगर को प्रभावी ढंग से कम करते हैं। आईपी65 डस्टप्रूफ और वाटरप्रूफ रेटिंग, विस्तृत तापमान अनुकूलन और लचीले कॉन्फ़िगरेशन विकल्पों के साथ, यह औद्योगिक स्वचालन और बुद्धिमान एक्सेस कंट्रोल सिस्टम के लिए एक विश्वसनीय पहचान समाधान है।

मुख्य प्रतिस्पर्धी लाभ

उच्च-सटीकता बुद्धिमान पहचान

24.125GHz प्लानर डॉप्लर रडार मॉड्यूल को अपनाएं, वाहनों और पैदल चलने वालों के लिए 95% पहचान सटीकता प्राप्त करें, आगे/पीछे/द्विदिश गति का पता लगाने का समर्थन करें, और चलती लक्ष्यों और स्थिर हस्तक्षेप के बीच प्रभावी ढंग से अंतर कर सकते हैं।
अल्ट्रा-लो फाल्स ट्रिगर रेट

अंतर्निहित 4-स्तरीय समायोज्य पार्श्व गति फ़िल्टरिंग फ़ंक्शन, पार्श्व रूप से चलने वाले पैदल चलने वालों/वाहनों को पहचान और फ़िल्टर कर सकता है; 2-स्तरीय एंटी-इंटरफेरेंस मोड, फ्लोरोसेंट लैंप, एचआईडी लैंप, वायरलेस सिस्टम, मोटर्स और इनवर्टर से हस्तक्षेप को प्रभावी ढंग से दबाता है, समग्र झूठे ट्रिगर दर 1% से नीचे नियंत्रित होती है।
औद्योगिक ग्रेड पर्यावरण अनुकूलन

आईपी65 पूरी तरह से संलग्न आवास, -30℃ से +60℃ कठोर वातावरण में स्थिर रूप से काम कर सकता है, 0%~95% गैर-संक्षेपण आर्द्रता अनुकूलन, बाहरी, कोल्ड स्टोरेज, कारखाने कार्यशाला और अन्य जटिल परिदृश्यों के लिए उपयुक्त।
लचीला और आसान कॉन्फ़िगरेशन

5-स्तरीय संवेदनशीलता समायोजन, 0.2s-5s समायोज्य रिले होल्ड टाइम, 7 समूह माउंटिंग ऊंचाई प्रीसेट, कई पहचान दिशा मोड, वास्तविक अनुप्रयोग परिदृश्यों के अनुसार लचीले ढंग से सेट किए जा सकते हैं, ताकि सर्वोत्तम पहचान प्रभाव प्राप्त किया जा सके।
तेज प्रतिक्रिया और विश्वसनीय आउटपुट

<50ms अल्ट्रा-फास्ट ट्रिगर प्रतिक्रिया, NO/NC कॉन्फ़िगर करने योग्य रिले आउटपुट का समर्थन करता है, 12-36V वाइड वोल्टेज डीसी पावर सप्लाई, <100mA कम बिजली की खपत, औद्योगिक प्रणालियों में दीर्घकालिक स्थिर संचालन के लिए उपयुक्त।

विस्तृत तकनीकी विनिर्देश

तालिका

पैरामीटर	विस्तृत विनिर्देश
रडार प्रौद्योगिकी	24.125GHz डॉप्लर रडार प्लानर मॉड्यूल के साथ
ट्रांसमिट पावर	<20 dBm
बिजली की आपूर्ति	12-36V डीसी
कार्यकारी वर्तमान	<100mA
संचालन तापमान	-30℃ ~ +60℃
कार्य आर्द्रता	0% से 95% सापेक्ष आर्द्रता, गैर-संक्षेपण
माउंटिंग ऊंचाई	2m से 7m
अधिकतम पहचान गति	वाहनों के लिए 25 किमी/घंटा
प्रतिक्रिया समय	<50ms
रिले आउटपुट	1 चैनल, NO/NC कॉन्फ़िगर करने योग्य
रिले स्विचिंग क्षमता	अधिकतम 125VAC 1A, अधिकतम 60VDC 1A
केबल लंबाई	7m
सुरक्षा स्तर	IP65
आवास सामग्री	ग्रे एनोडाइज्ड एल्यूमीनियम + पॉलीकार्बोनेट
उत्पाद आयाम	164mm × 111mm × 94.5mm
उत्पाद वजन	630g
समायोज्य संवेदनशीलता	5 स्तर (निम्नतम से उच्चतम)
रिले होल्ड टाइम	0.2s / 0.5s / 1.0s / 2.0s / 5.0s / निरंतर आउटपुट / बंद
पार्श्व गति फ़िल्टर	4 स्तर (बंद/निम्न/मध्यम/उच्च)
एंटी-इंटरफेरेंस मोड	2 स्तर (विद्युत चुम्बकीय हस्तक्षेप के लिए बंद/खुला)
प्रमाणन	सीई, आरओएचएस, एफसीसी, आईएसओ अनुपालन

मुख्य कार्य विवरण

1. मल्टी-मोड डिटेक्शन और दिशा पहचान

9 पहचान मोड का समर्थन करता है, जिसमें वाहन आगे/पीछे/द्विदिश गति, कार्मिक और वाहन आगे/पीछे/द्विदिश गति शामिल हैं, जिन्हें वास्तविक परिदृश्य के अनुसार सेट किया जा सकता है, ताकि विभिन्न लक्ष्यों के लिए सटीक ट्रिगर नियंत्रण प्राप्त किया जा सके।

2. समायोज्य पार्श्व गति फ़िल्टरिंग

4-स्तरीय समायोज्य क्षैतिज फ़िल्टरिंग फ़ंक्शन, पार्श्व रूप से चलने वाले पैदल चलने वालों और वाहनों के हस्तक्षेप को प्रभावी ढंग से फ़िल्टर कर सकता है, विशेष रूप से सड़क किनारे के गेट, कारखाने के प्रवेश द्वार और लगातार पार्श्व प्रवाह वाले अन्य परिदृश्यों के लिए उपयुक्त है, जिससे झूठे ट्रिगर काफी कम हो जाते हैं।

3. लचीला रिले आउटपुट कॉन्फ़िगरेशन

0.2s से 5s समायोज्य रिले होल्ड टाइम, और निरंतर आउटपुट/ऑफ मोड का समर्थन करता है, NO/NC संपर्क का चयन किया जा सकता है, विभिन्न डोर कंट्रोलर, गेट कंट्रोल सिस्टम और एक्सेस कंट्रोल उपकरण के साथ लचीले ढंग से मिलान किया जा सकता है।

4. मजबूत एंटी-इंटरफेरेंस प्रदर्शन

विशेष एंटी-इंटरफेरेंस मोड डिज़ाइन, जब आसपास फ्लोरोसेंट लैंप, मोटर्स, इनवर्टर, वायरलेस सिस्टम जैसे विद्युत चुम्बकीय हस्तक्षेप स्रोत हों तो चालू किया जा सकता है, ताकि जटिल औद्योगिक वातावरण में स्थिर पहचान प्रदर्शन सुनिश्चित किया जा सके।

5. आसान स्थापना और रखरखाव

पूर्ण माउंटिंग ब्रैकेट और सहायक उपकरण से सुसज्जित, 2-7 मीटर ऊंचाई पर एक सपाट सतह पर स्थापित किया जा सकता है, वास्तविक समय कार्य स्थिति प्रदर्शन के लिए एलईडी स्थिति संकेतक के साथ, फैक्ट्री रीसेट फ़ंक्शन का समर्थन करता है, ऑन-साइट डिबगिंग और रखरखाव के लिए आसान।

पारंपरिक सेंसर के साथ प्रदर्शन तुलना

तालिका

प्रदर्शन पैरामीटर	जुताई आरवीपी42-7एम रडार सेंसर	पारंपरिक पीआईआर सेंसर	अल्ट्रासोनिक सेंसर
पहचान सटीकता	95% (वाहन और पैदल यात्री)	60-70% (गर्मी-आधारित)	75-85% (दूरी-आधारित)
झूठे ट्रिगर दर	<1%	5-15%	3-8%
प्रतिक्रिया गति	<50ms	200-500ms	100-300ms
पर्यावरण अनुकूलन	IP65, -30℃~+60℃	IP54, 0℃~50℃	IP55, -10℃~55℃
स्थापना लचीलापन	2-7m ऊंचाई समायोज्य, 0-90° कोण	निश्चित ऊंचाई सीमा	सीमित ऊंचाई सीमा
सेवा जीवन	10 साल का परिचालन जीवन	2-3 साल, वार्षिक पुन: अंशांकन	1-2 साल, त्रैमासिक सफाई

विशिष्ट अनुप्रयोग परिदृश्य

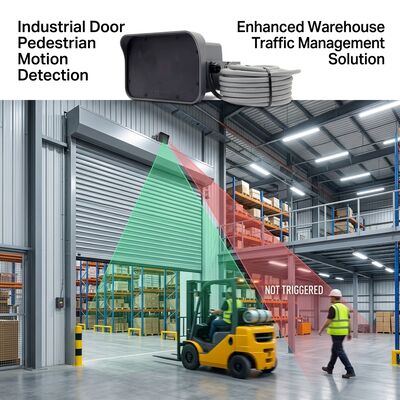

औद्योगिक स्वचालित दरवाजे: कारखानों और कार्यशालाओं में रोलिंग शटर दरवाजे, स्लाइडिंग दरवाजे, तेज रोलिंग दरवाजे, स्वचालित दरवाजा खोलने और बंद करने का एहसास करने के लिए फोर्कलिफ्ट और कर्मियों का पता लगाते हैं।
कोल्ड स्टोरेज और फ्रीजर दरवाजे: कम तापमान प्रतिरोधी डिजाइन, -30℃ वातावरण में विश्वसनीय संचालन, ठंडी हवा के रिसाव से बचने के लिए वाहनों और कर्मियों का पता लगाते हैं।
गोदाम लोडिंग डॉक: उच्च गति फोर्कलिफ्ट पहचान, दिशा पहचान, लॉजिस्टिक्स गोदाम डॉक दरवाजे के लिए उपयुक्त, लोडिंग और अनलोडिंग दक्षता में सुधार।
स्मार्ट पार्किंग सिस्टम: सड़क अवरोधक, प्रवेश और निकास द्वार, वाहन और पैदल यात्री पहचान, सटीक वाहन गणना और पहुंच नियंत्रण।
गैरेज के दरवाजे: आवासीय और वाणिज्यिक गैरेज के दरवाजे, वाहनों और पैदल चलने वालों का पता लगाते हैं, स्वचालित उद्घाटन और एंटी-पिंच सुरक्षा का एहसास करते हैं।
एक्सेस कंट्रोल सिस्टम: समुदाय, कार्यालय भवन, कारखाने के प्रवेश द्वार, पैदल यात्री और वाहन पहुंच प्रबंधन, स्वचालित नियंत्रण का एहसास करने के लिए एक्सेस कंट्रोल सिस्टम के साथ सहयोग करते हैं।

स्थापना नोट्स

कंपन प्रभावों से बचने के लिए सेंसर को एक सपाट और स्थिर सतह पर मजबूती से स्थापित किया जाना चाहिए।
लहराती वस्तुओं जैसे बैनर, पौधे आदि से पता लगाने वाले क्षेत्र को अवरुद्ध करने से बचें।
सेंसर के सामने वाले कवर को किसी भी धातु की वस्तु से न ढकें, जो रडार पहचान प्रदर्शन को प्रभावित करेगा।
सेंसर को फ्लोरोसेंट लैंप, एचआईडी लैंप और अन्य मजबूत विद्युत चुम्बकीय हस्तक्षेप स्रोतों के पास स्थापित करने से बचें, या एंटी-इंटरफेरेंस मोड चालू करें।
सर्वोत्तम पहचान प्रभाव सुनिश्चित करने के लिए माउंटिंग ऊंचाई को वास्तविक परिदृश्य के अनुसार सेट किया जाना चाहिए, और संबंधित ऊंचाई प्रीसेट का चयन किया जाना चाहिए।

पैकेजिंग और सेवा

पैकेजिंग विवरण

मानक पैकेजिंग: आरवीपी42-7एम रडार सेंसर मुख्य इकाई, माउंटिंग ब्रैकेट, पूर्ण स्क्रू सहायक उपकरण, 7 मीटर प्री-कनेक्टेड केबल, उपयोगकर्ता मैनुअल।
अनुकूलित पैकेजिंग: ग्राहक की आवश्यकताओं के अनुसार ब्रांड लोगो और उत्पाद लेबल के साथ ओईएम/ओडीएम अनुकूलित पैकेजिंग का समर्थन करता है।

तकनीकी और बिक्री के बाद सेवा

2 साल की मानक वारंटी, 3 साल की विस्तारित वारंटी वैकल्पिक।
पूर्ण तकनीकी दस्तावेज, जिसमें उपयोगकर्ता मैनुअल, सीएडी चित्र, डिबगिंग गाइड शामिल हैं।
बहु-स्तरीय तकनीकी सहायता: 48-घंटे ईमेल प्रतिक्रिया, 24-घंटे तकनीकी हॉटलाइन, रिमोट डिबगिंग मार्गदर्शन।
ग्राहक के विशेष अनुप्रयोग परिदृश्यों के अनुसार अनुकूलित फर्मवेयर विकास और फ़ंक्शन अनुकूलन का समर्थन करता है।

उत्पत्ति के प्लेस	चीन
ब्रांड नाम	JUTAI
प्रमाणन	FDA, E-MARK, CE, ISO, FCC, RoHS, DOT, ASTM, AS/NZS, CCC, GS
मॉडल संख्या	RVP42-7M
न्यूनतम आदेश मात्रा	1
मूल्य	negotiable
पैकेजिंग विवरण	कार्टून
प्रसव के समय	5-8 दिन
भुगतान शर्तें	टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल, मनीग्राम, एलीपाय
आपूर्ति की क्षमता	कागज बॉक्स

आपूर्ति की योग्यता	प्लानर मॉड्यूल के साथ 24.125GHz डॉपलर रडार	पता लगाने का लक्ष्य	वाहन, पैदल यात्री, फोर्कलिफ्ट
पहचान की सटीकता	वाहन एवं पैदल यात्री के लिए 95%	बिजली की आपूर्ति	12-36V डीसी
कार्यशील वर्तमान	<100ma	एंटीना आवृत्ति	24.125GHz
जलरोधक	आईपी65	शक्ति संचारित करें	<20 डीबीएम
बढ़ती हुई ऊँचाई	2 से 7 मीटर
