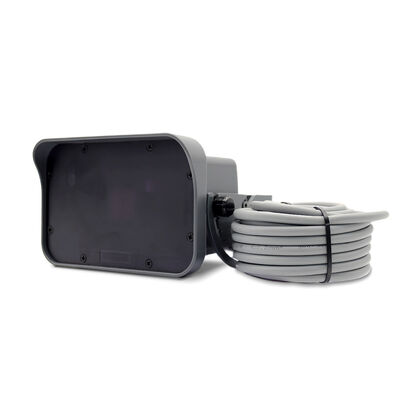

जुटाई आरवीपी42-7एम 24GHz औद्योगिक डोपलर रडार मोशन सेंसर

औद्योगिक दरवाजे, गेट और एक्सेस कंट्रोल सिस्टम के लिए सटीक वाहन और पैदल यात्री का पता लगाना

उत्पाद का अवलोकन

जुटाई आरवीपी42-7एम को कठिन औद्योगिक वातावरण के लिए डिज़ाइन किया गया है, जो चल रहे वाहनों का सटीक पता लगाने के लिए उन्नत डिजिटल सिग्नल प्रोसेसिंग के साथ 24.125GHz डॉपलर रडार का लाभ उठाता है,पैदल यात्रीइसके बुद्धिमान फ़िल्टरिंग एल्गोरिदम झूठे ट्रिगर को कम करते हैं, जबकि आईपी 65 रेटेड कैबिनेट और व्यापक तापमान सहिष्णुता (-30 डिग्री सेल्सियस से +60 डिग्री सेल्सियस तक) बाहरी, शीत भंडारण,और कारखाना सेटिंग्सलचीले विन्यास विकल्प इसे रसद, विनिर्माण और सुरक्षा अनुप्रयोगों में दरवाजे, गेट और एक्सेस पॉइंट्स को स्वचालित करने के लिए आदर्श बनाते हैं।

मुख्य प्रतिस्पर्धात्मक लाभ

बुद्धिमान लक्ष्य भेदभाव: एक समतल डोपलर रडार मॉड्यूल का उपयोग करके वाहनों और पैदल चलने वालों को अलग करने में 95% सटीकता प्राप्त करता है, आगे / पीछे / द्विदिश गति का पता लगाने का समर्थन करता है और स्थैतिक हस्तक्षेप को अस्वीकार करता है।
अति-कम झूठी अलार्मविशेषताएंः 4-स्तरीय पार्श्व गति फ़िल्टरिंग (साइड-मोविंग लक्ष्यों को अवरुद्ध करता है) और 2-स्तरीय विद्युत चुम्बकीय हस्तक्षेप दमन (फ्लोरोसेंट रोशनी, मोटर्स, इन्वर्टर्स का मुकाबला करता है),1% से कम झूठे ट्रिगर रखने के लिए.
कठोर औद्योगिक डिजाइन: IP65 सील आवास धूल, पानी और चरम तापमान (-30°C से +60°C) के साथ प्रतिरोध करता है।
अनुकूलन योग्य विन्यास: 5 संवेदनशीलता स्तर, 0.2 ̊5s रिले होल्ड समय, 7 माउंटिंग ऊंचाई प्रीसेट, और कई डिटेक्शन मोड विभिन्न परिदृश्यों के लिए अनुकूलित सेटअप की अनुमति देते हैं।
तेजी से और स्थिर संचालन: <50 एमएस में ट्रिगर करता है, NO/NC रिले आउटपुट प्रदान करता है, और दीर्घकालिक, ऊर्जा कुशल प्रदर्शन के लिए 1236V DC पावर (<100mA वर्तमान) का उपयोग करता है।

विस्तृत तकनीकी विनिर्देश

पैरामीटर	विनिर्देश
रडार प्रौद्योगिकी	24प्लैनर मॉड्यूल के साथ.125GHz डोपलर रडार
प्रेषण शक्ति	<20 डीबीएम
विद्युत आपूर्ति	12V36V सीसी
ऑपरेटिंग करंट	<100mA
ऑपरेटिंग तापमान	-30°C से +60°C
परिचालन आर्द्रता	0%~95% आरएच (गैर-संक्षेपण)
माउंटिंग ऊंचाई	2m7m
अधिकतम पता लगाने की गति	25 किमी/घंटा (वाहन)
प्रतिक्रिया समय	<50ms
रिले आउटपुट	1 चैनल, NO/NC कॉन्फ़िगर करने योग्य
रिले क्षमता	अधिकतम 125V AC 1A / 60V DC 1A
केबल की लंबाई	7 मीटर (पूर्व-संलग्न)
सुरक्षा रेटिंग	IP65
आवास सामग्री	ग्रे एनोडाइज्ड एल्यूमीनियम + पॉली कार्बोनेट
आयाम	164 मिमी × 111 मिमी × 94.5 मिमी
वजन	630 ग्राम
संवेदनशीलता समायोजन	5 स्तर (सबसे कम से उच्चतम तक)
रिले रखरखाव समय	0.2s / 0.5s / 1.0s / 2.0s / 5.0s / निरंतर / बंद
पार्श्व गति फ़िल्टर	4 स्तर (बंद/निम्न/मध्यम/उच्च)
विरोधी हस्तक्षेप मोड	2 स्तर (ईएम हस्तक्षेप के लिए बंद/खुला)
प्रमाणपत्र	CE, RoHS, FCC, ISO के अनुरूप

प्रमुख कार्यात्मक विशेषताएं

मल्टी-मोड डिटेक्शन और दिशा पहचान: विशिष्ट लक्ष्यों और कार्यप्रवाहों के लिए ट्रिगरिंग को अनुकूलित करने के लिए 9 मोड (जैसे, वाहन/पैदल यात्री आगे/पीछे/द्विदिशात्मक) का समर्थन करता है।
समायोज्य पार्श्व फ़िल्टरिंग: झूठे अलार्मों को कम करने के लिए पैदल चलने वालों/गाड़ियों को (सड़क के किनारे के फाटकों या कारखाने के प्रवेश द्वारों के लिए महत्वपूर्ण) रोकता है।
लचीला रिले नियंत्रण: रखरखाव समय को अनुकूलित करें (0.2~5s) या निरंतर/बंद आउटपुट सक्षम करें; किसी भी दरवाजा/गेट नियंत्रक के साथ एकीकृत करने के लिए NO/NC संपर्क चुनें।
मजबूत हस्तक्षेप प्रतिरोध: मोटर, वायरलेस सिस्टम या प्रकाश व्यवस्था से आने वाले ईएम शोर का मुकाबला करने के लिए एंटी-इंटरफेरेंस मोड को सक्रिय करें।
आसान स्थापना और रखरखाव: एक माउंटिंग ब्रैकेट, 7 मीटर केबल, और एलईडी स्थिति संकेतक शामिल है; साइट पर त्वरित डिबगिंग के लिए फैक्टरी रीसेट का समर्थन करता है।

प्रदर्शन बनाम पारंपरिक सेंसर

मीट्रिक	जुटाई आरवीपी-42-7एम रडार	पारंपरिक पीआईआर सेंसर	अल्ट्रासोनिक सेंसर
पता लगाने की सटीकता	95% (वाहन/पैदल यात्री)	60~70% (तापीय आधार पर)	75-85% (दूरी पर आधारित)
झूठी ट्रिगर दर	< 1%	५१५%	३% ८%
प्रतिक्रिया की गति	<50ms	200-500 मिमी	100 से 300 मील
पर्यावरण सहिष्णुता	IP65; -30°C से +60°C	IP54; 0°C से 50°C तक	IP55; -10°C से 55°C
स्थापना में लचीलापन	2 ̊7m ऊंचाई; 0 ̊90° कोण	ऊंचाई की निश्चित सीमाएँ	सीमित ऊंचाई सीमा
सेवा जीवन	10 वर्ष	2~3 वर्ष (वार्षिक पुनर्मूल्यांकन)	1~2 वर्ष (त्रैमासिक सफाई)

विशिष्ट अनुप्रयोग

औद्योगिक दरवाजे: फोर्कलिफ्ट और श्रमिकों का पता लगाने के लिए कारखानों में रोलिंग/स्लाइडिंग/फास्ट दरवाजे स्वचालित करें।
शीत भंडारण: फ्रीजर के दरवाजे में ठंडी हवा के नुकसान को रोकने के लिए -30°C पर विश्वसनीय संचालन।
गोदाम डॉक: उच्च गति वाले फोर्कलिफ्ट का पता लगाने और कुशल लोडिंग/अनलोडिंग के लिए दिशा पहचान।
पार्किंग प्रणाली: वाहन/पैदल यात्री गिनती और पहुंच नियंत्रण के साथ बाधाओं/गेट्स का प्रबंधन करें।
गेराज के दरवाजे: आवासीय/व्यावसायिक गैरेज के लिए ऑटो-ओपनिंग और एंटी-चिंच सुरक्षा सक्षम करें।
पहुँच नियंत्रण: स्वचालित प्रवेश प्रबंधन के लिए समुदाय/कार्यालय/कारखाने के द्वारों के साथ एकीकृत करें।

स्थापना के लिए दिशानिर्देश

एक सपाट, स्थिर सतह पर माउंट (कंपन से बचें) ।
पता लगाने वाले क्षेत्र में झूलती हुई वस्तुओं (बैनर, पौधे) से दूर रखें।
सेंसर के सामने के कवर को धातु से न रोकें (रडार के प्रदर्शन को खराब करता है) ।
मजबूत ईएम स्रोतों (फ्लोरोसेंट रोशनी) से बचें या हस्तक्षेप विरोधी मोड को सक्षम करें।
इष्टतम पता लगाने के लिए सही माउंटिंग ऊंचाई पूर्व निर्धारित (27m) का चयन करें।

पैकेजिंग और समर्थन

मानक पैकेज: सेंसर यूनिट, माउंटिंग ब्रैकेट, शिकंजा, 7 मीटर पूर्व वायर्ड केबल, उपयोगकर्ता मैनुअल।
अनुकूलन: ब्रांड लोगो/लेबल के साथ OEM/ODM पैकेजिंग उपलब्ध है।
वारंटी और सेवा: 2-वर्षीय मानक वारंटी (3-वर्षीय विस्तार वैकल्पिक); 48 घंटे का ईमेल/24 घंटे हॉटलाइन समर्थन; दूरस्थ डिबगिंग; अद्वितीय जरूरतों के लिए कस्टम फर्मवेयर विकास।

उत्पत्ति के प्लेस	चीन
ब्रांड नाम	JUTAI
प्रमाणन	FDA, E-MARK, CE, ISO, FCC, RoHS, DOT, ASTM, AS/NZS, CCC, GS
मॉडल संख्या	RVP42-7M
न्यूनतम आदेश मात्रा	1
मूल्य	negotiable
पैकेजिंग विवरण	कार्टून
प्रसव के समय	5-8 दिन
भुगतान शर्तें	टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल, मनीग्राम, एलीपाय
आपूर्ति की क्षमता	कागज बॉक्स

सेंसिंग टेक	24.125GHz प्लानर डॉपलर रडार	फोर्कलिफ्ट पहचान	95% उच्च परिशुद्धता
पावर स्पेक	12-36V डीसी औद्योगिक पावर	आवास संरक्षण	IP65 एंटी-वाइब्रेशन और एंटी-डस्ट
तापमान सीमा	-30℃ ~ +60℃	दिशा का पता लगाना	आगे/पीछे/द्विदिशात्मक
अधिकतम पता लगाने की गति	फोर्कलिफ्ट के लिए 25 किमी/घंटा	आउटपुट मोड	रिले शुष्क संपर्क
संवेदनशीलता	5-स्तर समायोज्य	ईएमआई दमन	मोटर/इन्वर्टर हस्तक्षेप फ़िल्टर
प्रमुखता देना	औद्योगिक रडार सेंसर फोर्कलिफ्ट , गोदाम लोडिंग डॉक सेंसर , औद्योगिक दरवाजे के गति डिटेक्टर

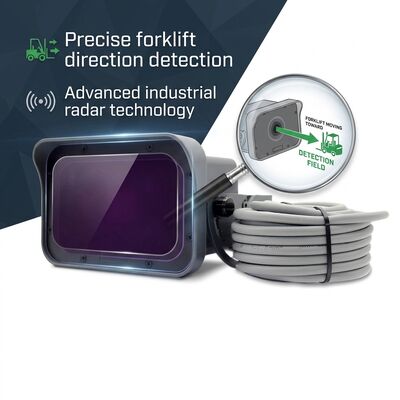

RVP42-7M औद्योगिक रडार सेंसर फोर्कलिफ्ट दिशा पहचान गोदाम लोडिंग डॉक दरवाजे के लिए
