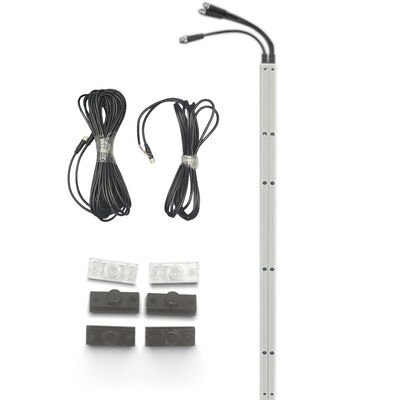

8 बीम बाधा का पता लगाने के साथ हाई स्पीड डोर सेक्शनल डोर और गैराज डोर के लिए क्रॉस ब्लैंकिंग मिनी सेफ्टी ग्रिड सेंसर

CG15-8L12 क्रॉस-ब्लांकिंग सेफ्टी लाइट कर्टेन सेंसर

CG15-8L12 एक IP67 औद्योगिक सुरक्षा प्रकाश पर्दे सेंसर है जो उच्च गति वाले दरवाजे, औद्योगिक दरवाजे, गैरेज दरवाजे, शीत भंडारण दरवाजे, अनुभागीय दरवाजे और स्वचालित दरवाजे प्रणालियों के लिए डिज़ाइन किया गया है।यह एक विश्वसनीय सुरक्षा पता लगाने क्षेत्र बनाने के लिए 8 अवरक्त बीम का उपयोग करता है, चिपकने, टकराव और आकस्मिक दरवाजा बंद होने से बचने में मदद करता है।

यह मॉडल क्रॉस-ब्लांकिंग सुरक्षा का समर्थन करता है, जिससे यह औद्योगिक दरवाजे अनुप्रयोगों के लिए उपयुक्त है जहां फिक्स्ड निचले दरवाजे संरचनाएं या विशेष स्थापना स्थितियां सामान्य पहचान को प्रभावित कर सकती हैं।जब कोई वस्तु सुरक्षा क्षेत्र में प्रवेश करती है, रिसीवर NO, NC और COM टर्मिनलों के माध्यम से रिले सिग्नल आउटपुट करता है, जिससे दरवाजा नियंत्रक समय पर दरवाजा रोक या वापस कर सकता है।

इस उत्पाद में एक पतला एल्यूमीनियम आवास, 12 मीटर इनडोर/आउटडोर डिटेक्शन दूरी, 23ms तेज प्रतिक्रिया गति और IP67 जलरोधक सुरक्षा है।यह मांग वाले औद्योगिक वातावरण जैसे गोदामों के लिए उपयुक्त है, कारखानों, रसद चैनलों, शीत भंडारण कक्षों और लोडिंग क्षेत्रों में।

प्रमुख विशेषताएं

• विश्वसनीय दरवाजे सुरक्षा सुरक्षा के लिए 8 अवरक्त बीम
• इनडोर और आउटडोर अनुप्रयोगों के लिए 12 मीटर का पता लगाने की दूरी
• उच्च गति दरवाजे प्रणालियों के लिए 23ms तेजी से प्रतिक्रिया
• विशेष औद्योगिक दरवाजा संरचनाओं के लिए क्रॉस-ब्लांकिंग फ़ंक्शन
• आसान नियंत्रक कनेक्शन के लिए NO, NC और COM रिले आउटपुट
• IP67 वाटरप्रूफ और धूलप्रूफ सुरक्षा
• कॉम्पैक्ट स्लिम डिजाइन के साथ एल्यूमीनियम मिश्र धातु आवास
• 1225 मिमी सुरक्षा ऊंचाई और 1480 मिमी उत्पाद लंबाई
• उच्च गति दरवाजे, औद्योगिक दरवाजे, गैरेज दरवाजे और शीत भंडारण दरवाजे के लिए उपयुक्त
• ट्रांसमीटर, रिसीवर और सिंक्रनाइजेशन केबल के साथ आसान स्थापना

तकनीकी विनिर्देश

आवेदन

CG15-8L12 के लिए उपयुक्त हैः

• उच्च गति वाले दरवाजे
• औद्योगिक दरवाजे
• गेराज के दरवाजे
• शीत भंडारण द्वार
• अनुभागीय दरवाजे
• घुमावदार दरवाजे
• गोदाम के प्रवेश द्वार
• रसद चैनल दरवाजे
• स्वचालित दरवाजा सुरक्षा प्रणाली

कार्य सिद्धांत

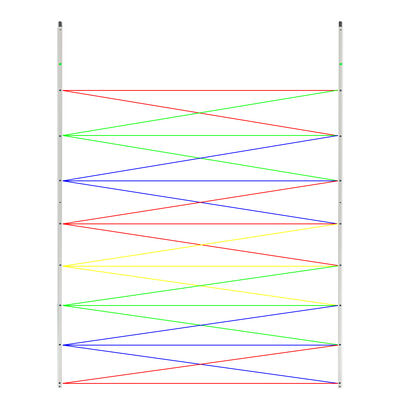

प्रणाली में एक ट्रांसमीटर और एक रिसीवर शामिल है जो दरवाजे के उद्घाटन के दोनों ओर स्थापित है। ट्रांसमीटर एक संरक्षित पता लगाने के क्षेत्र बनाने के लिए रिसीवर को अवरक्त बीम भेजता है। जब कोई व्यक्ति,वाहन, पैलेट या अन्य बाधाओं से बीम अवरुद्ध हो जाते हैं, रिसीवर रिले आउटपुट स्थिति को बदल देता है और दरवाजे के नियंत्रक को सुरक्षा संकेत भेजता है।

यह दरवाजे को संपर्क से पहले रोकने, फिर से खोलने या वापस करने में मदद करता है, दरवाजे के बंद होने के संचालन के दौरान सुरक्षा में सुधार करता है।
