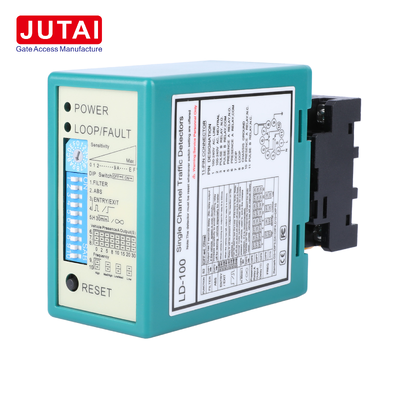

LD-100 LD-102 पार्किंग बाधा गेट और औद्योगिक दरवाजे के लिए एकल चैनल वाहन लूप डिटेक्टर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | JUTAI |
| प्रमाणन | CE |
| मॉडल संख्या | एलडी-102 |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | negotiable |
| पैकेजिंग विवरण | कार्टन पार्किंग (13.5*8.5*5 सेमी)/0.3 किग्रा/यूनिट |
| प्रसव के समय | भुगतान प्राप्ति के बाद 3-5 कार्य दिवसों |
| भुगतान शर्तें | टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल, मनीग्राम, एलीपाय |
| आपूर्ति की क्षमता | 10000 पीसी/माह |
उत्पाद विवरण
| उत्पाद का प्रकार | एकल चैनल वाहन लूप डिटेक्टर | पता लगाने का सिद्धांत | आगमनात्मक लूप का पता लगाना |
|---|---|---|---|
| चैनल प्रकार | एकल चैनल | बिजली की आपूर्ति | एलडी-100: 100-240वीएसी / एलडी-102: 12-24वी एसी/डीसी |
| लूप इंडक्शन रेंज | 20–2000μH | संवेदनशीलता | 16 स्तर चयन योग्य |
| संवेदनशीलता रेंज | उच्चतम 0.01% डीएल/एल / न्यूनतम 2.56% डीएल/एल | प्रतिक्रिया समय | 10-90 मि.से |
| रिले उत्पादन | उपस्थिति रिले/पल्स या दोष रिले | आवृत्ति सेटिंग | 4 चयन योग्य आवृत्ति स्तर |
| वाहन उपस्थिति मोड | स्थायी या सीमित उपस्थिति चयन योग्य | एएसबी फ़ंक्शन | स्वचालित संवेदनशीलता बूस्ट |
| पैमाना सेटिंग | डीआईपी स्विच सेटिंग | कार्य तापमान | -40 ℃ से +70 ℃ |
| नमी | 95% गैर-संघनक | प्रमाणन | CE / FCC |
| आवेदन | पार्किंग बैरियर गेट, एलपीआर, औद्योगिक दरवाजा, स्लाइडिंग गेट, बोलार्ड, ट्रैफिक सिग्नल, ईटीसी, वजन प्र | गारंटी | 2 साल |
| प्रमुखता देना | सिंगल चैनल लूप डिटेक्टर,पार्किंग के लिए वाहन लूप डिटेक्टर,औद्योगिक द्वार लूप डिटेक्टर |
||
उत्पाद विवरण
LD-100 / LD-102
एकल चैनल वाहन लूप डिटेक्टर
1उत्पाद का अवलोकन
|
उत्पाद का नामःJUTAI एकल चैनल वाहन लूप डिटेक्टर लागू मॉडल:LD-100 100 ‰ 240 VAC LD-102 12 ‰ 24 V AC/DC संक्षिप्त विवरण:एलडी-100/एलडी-102 एक कॉम्पैक्ट सिंगल चैनल इंडक्टिव लूप डिटेक्टर है जिसे पार्किंग बैरियर गेट, औद्योगिक दरवाजे, एलपीआर लेन, स्लाइडिंग गेट,यातायात संकेतयह व्यापक प्रेरण संगतता, समायोज्य संवेदनशीलता, विन्यस्त रिले तर्क,और कठोर बाहरी या औद्योगिक वातावरण में स्थिर प्रदर्शन. · लचीला साइट उपयोग के लिए 20 ‰ 2000 μH की व्यापक लूप प्रेरण सीमा · मोटरसाइकिल, कार, बस और ट्रक के लिए 16 चयन योग्य संवेदनशीलता स्तर · त्वरित नियंत्रण कार्रवाई के लिए चयन योग्य प्रतिक्रिया समय 10 ¢ 90 एमएस · उपस्थिति और धड़कन या दोष संकेत के लिए दो रिले आउटपुट · एएसबी स्वचालित संवेदनशीलता वृद्धि उच्च बिस्तर वाहनों का समर्थन करता है · 40,000 वी बिजली सुरक्षा के साथ मजबूत विरोधी हस्तक्षेप डिजाइन • 125 kHz RFID रीडर में कोई हस्तक्षेप नहीं और मिश्रित पहुँच प्रणालियों के लिए उपयुक्त है · 95% गैर-संक्षेपण आर्द्रता सहिष्णुता के साथ -40°C से +70°C तक ऑपरेटिंग तापमान |
उत्पाद की वास्तविक उपस्थिति |
2. त्वरित फीचर सारांश
|
20 ‰ 2000 μH व्यापक लूप प्रेरण सीमा |
16 स्तर संवेदनशीलता समायोजन |
10 ¢ 90 एमएस चयन योग्य प्रतिक्रिया समय |
दो रिले उपस्थिति और धड़कन या दोष आउटपुट |
|
एलडी-100 100-240 वीएसी बिजली की आपूर्ति |
एलडी-102 1224 वी एसी/डीसी पावर सप्लाई |
दो साल की वारंटी दीर्घकालिक सहायता |
40,000 वी बिजली सुरक्षा |
3उत्पाद चित्र और विवरण
4तकनीकी विनिर्देश
| पद | एलडी-100 | एलडी-102 | नोट्स |
| मॉडल | एलडी-100 | एलडी-102 | सिंगल चैनल इंडक्टिव लूप डिटेक्टर |
| विद्युत आपूर्ति | 100-240 वीएसी 48-62 हर्ट्ज | 1224 वी एसी/डीसी | परियोजना के अनुसार एसी या निम्न वोल्टेज संस्करण चुनें |
| लूप इंडक्टेंसी | 20 ‰ 2000 μH | 20 ‰ 2000 μH | व्यापक स्व-समायोजन रेंज |
| संवेदनशीलता | 16 चयन योग्य स्तर | 16 चयन योग्य स्तर | लगभग 0.01% से 2.56% डीएल/एल |
| प्रतिक्रिया समय | 10 ¢ 90 एमएस | 10 ¢ 90 एमएस | साइट की आवश्यकता के अनुसार चयन योग्य |
| ऑपरेटिंग तापमान | -40°C से +70°C | -40°C से +70°C | औद्योगिक आउटडोर उपयोग |
| आर्द्रता | ९५% नॉन कंडेनसिंग | ९५% नॉन कंडेनसिंग | कठोर वातावरण में स्थिर |
| रिले आउटपुट | उपस्थिति रिले और पल्स या दोष रिले | उपस्थिति रिले और पल्स या दोष रिले | दो रिले आउटपुट |
| उत्पाद का आकार | 76 × 42 × 110 मिमी | 76 × 42 × 110 मिमी | कॉम्पैक्ट आवास |
| पैकेज का आकार | 136 × 86 × 52 मिमी | 136 × 86 × 52 मिमी | कार्टन पैकेजिंग |
| शुद्ध भार | 195 ग्राम | 195 ग्राम | अनुमानित |
| सकल वजन | 300 ग्राम | 300 ग्राम | अनुमानित |
| प्रमाणन | सीई एफसीसी | सीई एफसीसी | |
| वारंटी | दो वर्ष | दो वर्ष |
5. मॉडल पोजिशनिंग और परिवार संदर्भ
यह उत्पाद पृष्ठ एकल चैनल श्रृंखला पर केंद्रित है। निम्नलिखित संदर्भ ग्राफिक खरीदारों को JUTAI लूप डिटेक्टर परिवार के भीतर LD-100 / LD-102 की स्थिति को समझने में मदद करता है।
6. सामग्री सेट करना और डिबग करना
नीचे प्रत्येक नियंत्रण क्षेत्र के लिए अलग-अलग छवियों के साथ पुनर्गठित पूर्ण डिबगिंग मॉड्यूल है, इसलिए उत्पाद पृष्ठ पूरा रहता है और इंस्टॉलर प्रत्येक कार्य को जल्दी से समझ सकते हैं।
6.1 वायरिंग और स्थापना संदर्भ
|
एलईडी संकेतक क्षेत्र चालू होने के दौरान सबसे पहले पावर और लूप/फॉल्ट एलईडी का निरीक्षण करें। वे इंस्टॉलरों को यह पहचानने में मदद करते हैं कि क्या डिटेक्टर सही ढंग से चालू है, क्या किसी वाहन का पता लगाया गया है,या लूप दोष की स्थिति में है या नहीं. |
|
संवेदनशीलता समायोजन 16 संवेदनशीलता स्तरों में से एक का चयन करने के लिए घूर्णी चयनक का उपयोग करें। मोटरसाइकिल या छोटे वाहनों के लिए उच्च संवेदनशीलता की सिफारिश की जाती है।कम संवेदनशीलता शोर वाले वातावरण में झूठी ट्रिगरिंग को कम करने में मदद करती है. |
|
डीआईपी स्विच मूल अभिविन्यास डीआईपी स्विच ब्लॉक मुख्य विन्यास क्षेत्र है। सुनिश्चित करें कि किसी भी पैरामीटर को बदलने से पहले इंस्टॉलर स्पष्ट रूप से ON/OFF दिशा को समझते हैं। |
|
डीआईपी 2 एएसबी स्वचालित संवेदनशीलता वृद्धि एएसबी सक्षम करें जब ट्रकों, बसों और ट्रेलरों जैसे उच्च-बेड वाहनों को अधिक स्थिर पता लगाने की आवश्यकता होती है। यह फ़ंक्शन वाहन के पहले लूप क्षेत्र में प्रवेश करने के बाद पता लगाने की विश्वसनीयता में सुधार करता है। |
|
डीआईपी 3 और डीआईपी 4 प्रवेश-निकास और रिले तर्क इन स्विच का उपयोग प्रवेश या निकास या पल्स व्यवहार से संबंधित रिले तर्क चयन के लिए किया जाता है। बाधा, कैमरा, गेट, या गिनती नियंत्रण तर्क से मेल खाने वाले मोड का चयन करें। |
|
डीआईपी 5 वाहन उपस्थिति मोड यह सेटिंग उपस्थिति रखरखाव व्यवहार को नियंत्रित करती है. यह साइट आवश्यकताओं के अनुसार निरंतर उपस्थिति, निश्चित रखरखाव समय, या विस्तारित रखरखाव कार्यों का समर्थन कर सकती है. |
|
डीआईपी 6 से डीआईपी 8 रिले आउटपुट टाइमिंग ये स्विच उपस्थिति रिले के लिए आउटपुट टाइमिंग विकल्पों को परिभाषित करते हैं, जिसमें 0, 2, 5, 8, 10, 15, 20 और 30 सेकंड जैसे कई चयन योग्य देरी होती है। |
|
डीआईपी 9 और डीआईपी 10 आवृत्ति सेटिंग जब पास में कई लूप लगाए जाते हैं, तो क्रॉसस्टॉक और आसन्न लेन के बीच विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए विभिन्न ऑपरेटिंग आवृत्तियों का चयन करें। |
|
रीसेट बटन वायरिंग परिवर्तन या डीआईपी सेटिंग समायोजन के बाद, रीसेट दबाएं ताकि डिटेक्टर लूप की स्थिति को फिर से सीख सके और नए कॉन्फ़िगरेशन के साथ संचालन शुरू कर सके। |
7अनुप्रयोग परिदृश्य मॉड्यूल
| परिदृश्य | मूल्य का प्रयोग करें |
| पार्किंग बाधा द्वार और एलपीआर लेन | आने वाले वाहनों का पता लगाएं, कैमरा कैप्चर को ट्रिगर करें, बाधा खोलें, और बूम आर्म के नीचे एंटी-क्रैश सुरक्षा प्रदान करें। |
| औद्योगिक दरवाजे और फोर्कलिफ्ट का पता लगाना | जब कोई फोर्कलिफ्ट नजदीक आता है तो हाई स्पीड दरवाजे सक्रिय करें और जब तक वाहन लूप जोन में रहता है तब तक दरवाजे को खुला रखें। |
| आवासीय सामुदायिक पहुंच | मोटरसाइकिलों और कारों के विश्वसनीय पता लगाने सहित सामुदायिक प्रवेश द्वारों के लिए वाहनों की पहुंच नियंत्रण का समर्थन करें। |
| स्लाइडिंग गेट और पार्किंग सिस्टम | पैदल या गाड़ी से गलत सक्रियण को कम करते हुए ट्रिगर स्लाइडिंग गेट या पार्किंग प्रवेश उपकरण। |
| ऑटोमैटिक बोलार्ड | अधिकृत वाहनों के निकट आने पर नीचे की ओर धक्का और वाहन पूरी तरह से गुजरने तक पुनः उठाने में देरी। |
| वजन प्रणाली | भारपुल पर ट्रक के आगमन का पता लगाएं और सटीक रूप से तौलने के तर्क को समन्वयित करें। |
| एलईडी स्पेस डिस्प्ले के साथ पार्किंग गिनती | वाहनों के गुजरने की पुष्टि करने और उपलब्ध स्थान डेटा को अपडेट करने के लिए पार्किंग गिनती प्रणालियों और एलईडी डिस्प्ले के साथ काम करें। |
| यातायात संकेत और सड़क किनारे नियंत्रण | सिग्नल अनुरोध, लेन नियंत्रण, या सड़क के किनारे पहुँच स्वचालन के लिए वाहन उपस्थिति इनपुट प्रदान करें। |
8जुटाई को अलग क्या बनाता है?
· कई बुनियादी विकल्पों की तुलना में 20 ‰ 2000 μH की एक व्यापक लूप इंडक्टेंसी रेंज
· स्वचालित रीस्टार्ट और कॉइल फॉल्ट फ़ंक्शन रखरखाव को सरल और डाउनटाइम को कम करता है
· 16 तरफा संवेदनशीलता चयन मोटरसाइकिल, कार और ट्रकों के लिए अधिक सटीक अनुकूलन की अनुमति देता है
• 125 kHz आरएफआईडी रीडर में कोई हस्तक्षेप नहीं है जो इसे मिश्रित पहुंच नियंत्रण परियोजनाओं के लिए उपयुक्त बनाता है
· 40,000 वी बिजली सुरक्षा के साथ मजबूत आवास क्षेत्र विश्वसनीयता में सुधार करता है
9. स्थापना के नोट्स
· लूप को सड़क की सतह में बारीकी से काटें और केबल की स्थापना के बाद स्लॉट को ठीक से सील करें।
विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए लूप और डिटेक्टर के बीच घुमावदार जोड़ी फीडर केबल का प्रयोग करें।
लूप फीडर केबल्स को हाई वोल्टेज या हाई करंट पावर केबल्स के साथ न लगाएं।
• आसन्न लूप या बहु-लेन परियोजनाओं के लिए, विभिन्न परिचालन आवृत्तियों का चयन करें।
डीआईपी सेटिंग्स बदलने या फिर से वायरिंग करने के बाद, लूप की स्थिति को फिर से सीखने के लिए रीसेट दबाएं।
मोटरसाइकिल या छोटे वाहनों का पता लगाने में संवेदनशीलता बढ़ाएं। बसों, ट्रकों और उच्च चेसिस वाले वाहनों के लिए एएसबी का उपयोग करें।
10. सामान्य प्रश्न
प्रश्न: एलडी-100 और एलडी-102 में क्या अंतर है?
A: LD-100 100V240VAC बिजली की आपूर्ति का उपयोग करता है, जबकि LD-102 12V24V AC/DC बिजली की आपूर्ति का उपयोग करता है। उनके कोर डिटेक्शन लॉजिक और अनुप्रयोग क्षेत्र समान हैं।
प्रश्न: क्या इस डिटेक्टर का उपयोग बैरियर गेट के टकराव विरोधी संरक्षण के लिए किया जा सकता है?
उत्तर: हां, जब तक वाहन लूप में रहता है तब तक उपस्थिति रिले सक्रिय रहता है, जिससे बाधा को खुला रखने में मदद मिलती है और टक्कर का खतरा कम होता है।
प्रश्न: क्या यह मोटरसाइकिल और छोटे वाहनों का पता लगा सकता है?
उत्तर: हाँ। 16 स्तरों की संवेदनशीलता समायोजन से इंस्टॉलर को मोटरसाइकिल, स्कूटर और कॉम्पैक्ट वाहनों के लिए संवेदनशीलता बढ़ाने की अनुमति मिलती है।
प्रश्न: क्या यह ट्रकों और ट्रेलरों का पता लगा सकता है?
उत्तर: हाँ। एएसबी स्वचालित संवेदनशीलता वृद्धि ट्रकों, बसों और उच्च बिस्तर वाहनों के लिए स्थिरता में सुधार करती है।
प्रश्न: क्या कॉन्फ़िगरेशन के लिए सॉफ्टवेयर की आवश्यकता है?
उत्तर: नहीं. सभी बुनियादी विन्यास सीधे फ्रंट पैनल पर घूर्णी संवेदनशीलता स्विच, डीआईपी स्विच और रीसेट बटन का उपयोग करके किया जाता है.
प्रश्न: क्या कई डिटेक्टर एक दूसरे के करीब स्थापित किए जा सकते हैं?
उत्तर: हां, हस्तक्षेप को कम करने के लिए आसन्न लूपों के लिए अलग-अलग ऑपरेटिंग आवृत्तियों का प्रयोग करें।
