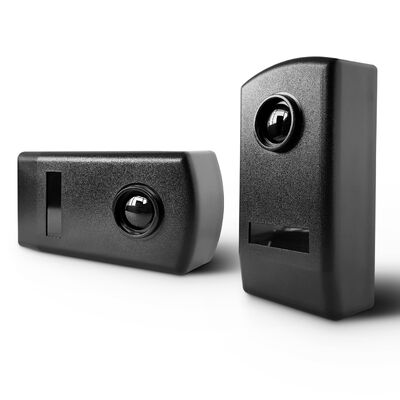

ऑटोमेटिक गेट्स के लिए IP65 सुरक्षा एंटी यूवी इंटरफेरेंस के साथ इन्फ्रारेड फोटोसेल सेंसर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | JUTAI |
| प्रमाणन | CE |
| मॉडल संख्या | आईआर-20 |
| दस्तावेज़ | IR-20.pdf |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | negotiable |
| पैकेजिंग विवरण | कार्टून |
| प्रसव के समय | 5 - 8 कार्य दिवस |
| भुगतान शर्तें | टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल, मनीग्राम, अलीपे |
| आपूर्ति की क्षमता | कागज बॉक्स |
उत्पाद विवरण
| उत्पाद का प्रकार | इन्फ्रारेड फोटोसेल सेंसर | पता लगाने का सिद्धांत | इन्फ्रारेड बीम का पता लगाना |
|---|---|---|---|
| सेंसर प्रकार | TX और RX थ्रू-बीम फोटोसेल | बिजली की आपूर्ति | 12/24वीएसी/वीडीसी |
| एसी तुल्यकालन | 12/24VAC पर समर्थित | मैक्स डिटेक्शन रेंज | 30 मीटर इनडोर या आउटडोर |
| सुरक्षा रेटिंग | आईपी65 | प्रकाश प्रतिरोध | मजबूत प्रकाश और यूवी हस्तक्षेप विरोधी |
| परिचालन तापमान | -30℃ से +60℃ | रिले उत्पादन | नहीं/एनसी/कॉम |
| स्थापना प्रकार | दीवार पर चढ़ा हुआ | मैक्स टीएक्स वर्किंग करंट | 25एमए |
| मैक्स आरएक्स वर्किंग करंट | 35mA | रिले संपर्क | 48VAC/DC पर अधिकतम 500mA |
| प्रमुखता देना | ऑटोमेटिक गेट्स के लिए इन्फ्रारेड फोटोसेल सेंसर,IP65 संरक्षित फोटोसेल सेंसर,एंटी यूवी इंटरफेरेंस फोटोसेल सेंसर |
||
उत्पाद विवरण
स्वचालित गेट के लिए आईपी65 सुरक्षा एंटी यूवी हस्तक्षेप के साथ इन्फ्रारेड फोटोसेल सेंसर
उत्पाद अवलोकन
DC12V/24V होम सर्विलांस इन्फ्रारेड बीम मोशन डिटेक्टर CE प्रमाणित। DC12V/24V होम सर्विलांस आउटडोर एक्टिव फोटोसेल बीम सेंसर इन्फ्रारेड डिटेक्टर। JUTAI IR-20 इन्फ्रारेड बीम सेंसर के साथ सुरक्षा और दक्षता बढ़ाना।
मुख्य विशेषताएं
- गेट और बैरियर सुरक्षा सुरक्षा के लिए इन्फ्रारेड थ्रू-बीम फोटोसेल सेंसर
- इनडोर और आउटडोर अनुप्रयोगों के लिए 20 मीटर अधिकतम पहचान सीमा
- लचीले इंस्टॉलेशन के लिए 12/24VAC/VDC पावर सप्लाई
- गेट एक्सेस वातावरण के लिए IP65 अपग्रेडेड आउटडोर सुरक्षा
- UAE और उच्च तापमान वाले क्षेत्रों के लिए मजबूत प्रकाश और यूवी हस्तक्षेप प्रतिरोध
- AC सिंक्रोनाइज़ेशन फ़ंक्शन दो जोड़े को बिना हस्तक्षेप के बारीकी से काम करने का समर्थन करता है
- गेट कंट्रोलर के साथ आसान कनेक्शन के लिए NO / NC / COM रिले आउटपुट
- TX को केवल पावर इनपुट की आवश्यकता होती है, RX पावर इनपुट और रिले आउटपुट प्रदान करता है
- स्वचालित गेट और पार्किंग बैरियर के लिए उपयुक्त कॉम्पैक्ट ब्लैक हाउसिंग
- संरेखण और समस्या निवारण के लिए रिसीवर पर LED स्टेटस इंडिकेशन
आवेदन परिदृश्य
- स्वचालित स्लाइडिंग गेट
- स्विंग गेट
- गैरेज के दरवाजे
- पार्किंग बैरियर गेट
- आवासीय समुदाय प्रवेश द्वार
- वाणिज्यिक भवन एक्सेस कंट्रोल
- औद्योगिक गेट सुरक्षा सुरक्षा
- UAE और मध्य पूर्व क्षेत्रों में आउटडोर गेट सुरक्षा पहचान
तकनीकी पैरामीटर
| मॉडल | IR-20M |
| उत्पाद प्रकार | इन्फ्रारेड फोटोसेल सेंसर |
| पहचान सिद्धांत | इन्फ्रारेड थ्रू-बीम डिटेक्शन |
| सेंसर संरचना | TX ट्रांसमीटर + RX रिसीवर |
| पावर सप्लाई | 12/24VAC/VDC |
| AC सिंक्रोनाइज़ेशन | समर्थित, केवल 12/24VAC के साथ |
| अधिकतम पहचान सीमा | 20 मीटर इनडोर या आउटडोर |
| सुरक्षा रेटिंग | IP65 अपग्रेडेड संस्करण |
| प्रकाश हस्तक्षेप प्रतिरोध | एंटी स्ट्रॉन्ग लाइट और यूवी इंटरफेरेंस |
| उपयुक्त वातावरण | UAE / मध्य पूर्व / उच्च तापमान वाले आउटडोर क्षेत्र |
| ऑपरेटिंग तापमान | -10°C से +60°C मूल मैनुअल के अनुसार |
| अधिकतम TX वर्किंग करंट | 25mA |
| अधिकतम RX वर्किंग करंट | 35mA |
| अधिकतम रिले संपर्क | 48VAC/DC पर अधिकतम 500mA |
| रिले आउटपुट | NO / NC / COM |
| रिसीवर LED स्टेटस | LED बीम रुकावट और रिले प्रतिक्रिया को इंगित करता है |
| इंस्टॉलेशन प्रकार | दीवार पर लगने वाला |
| हाउसिंग रंग | काला |
| आवेदन | स्लाइडिंग गेट, स्विंग गेट, गैरेज डोर, बैरियर गेट, एक्सेस कंट्रोल सिस्टम |
| पैकेज | कार्टन |
| ब्रांड | JUTAI |
| उत्पत्ति | चीन |
उत्पाद चित्र
वायरिंग परिभाषा
| TX टर्मिनल 1 | 12/24VAC/DC पावर इनपुट |
| TX टर्मिनल 2 | +12VAC/DC |
| TX टर्मिनल 3 | +24VAC/DC |
| RX टर्मिनल 1 | 12/24VAC/DC पावर इनपुट |
| RX टर्मिनल 2 | +12VAC/DC |
| RX टर्मिनल 3 | +24VAC/DC |
| RX टर्मिनल 4 | COM / कॉमन |
| RX टर्मिनल 5 | NC / सामान्य रूप से बंद |
| RX टर्मिनल 6 | NO / सामान्य रूप से खुला |
इंस्टॉलेशन निर्देश
- फोटोसेल के फ्रंट पैनल को उठाकर इंटीरियर तक पहुंचें
- केबलों को निर्दिष्ट स्लॉट में डालें और बेस को दीवार पर मजबूती से ठीक करें
- दीवार या धातु की सतहों के लिए उपयुक्त माउंटिंग विधियों का चयन करें
- निर्दिष्ट वोल्टेज रेंज (12-24V DC/AC) के भीतर केबलों और पावर को कनेक्ट करें
- फोटोसेल को सही ढंग से संरेखित करें - ठीक से कॉन्फ़िगर होने पर लाल LED बंद रहनी चाहिए
- इन्फ्रारेड बीम को बाधित करके रिले प्रतिक्रिया को सत्यापित करें
- प्रदान किए गए स्क्रू के साथ फ्रंट पैनल को बदलें और सुरक्षित करें
लाभ और विशेषताएं
- विभिन्न डोर कंट्रोल सिस्टम के साथ निर्बाध एकीकरण
- डोर एज इंटीग्रेशन सहित लचीले माउंटिंग समाधान
- स्वचालित दरवाजे और गेट के लिए विश्वसनीय सुरक्षा उपाय
- विविध वातावरण के लिए बहुमुखी अनुप्रयोग दायरा
- दुर्घटना रोकथाम के लिए सटीक पहचान क्षमताएं
- कम बिजली की खपत के साथ कुशल प्रदर्शन
- IP67 वाटरप्रूफ रेटिंग के साथ कठोर परिस्थितियों में स्थायित्व
JUTAI IR-20 इन्फ्रारेड बीम सेंसर विभिन्न अनुप्रयोगों में सुरक्षा और दक्षता का शिखर है। अपनी उन्नत सुविधाओं, सटीक पहचान क्षमताओं और उपयोगकर्ता के अनुकूल इंस्टॉलेशन प्रक्रिया के साथ, IR-20 विभिन्न वातावरणों में सुरक्षा और सुविधा सुनिश्चित करने में अद्वितीय प्रदर्शन प्रदान करता है, जो इसे आधुनिक एक्सेस कंट्रोल और सुरक्षा प्रणालियों का एक अनिवार्य घटक बनाता है।
