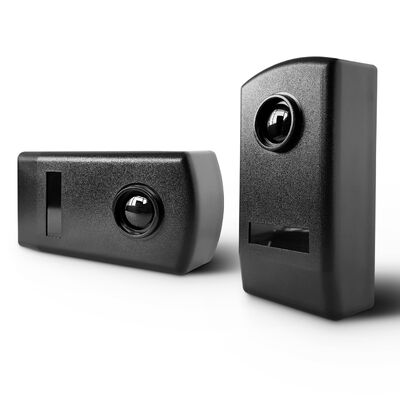

आईआर-20 इन्फ्रारेड फोटोसेल सेंसर आईपी65 सुरक्षा 20 मीटर डिटेक्शन रेंज और ऑटोमैटिक गेट्स के लिए एंटी यूवी हस्तक्षेप के साथ
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | JUTAI |
| प्रमाणन | CE |
| मॉडल संख्या | आईआर-20 |
| दस्तावेज़ | IR-20.pdf |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | negotiable |
| पैकेजिंग विवरण | कार्टून |
| प्रसव के समय | 5 - 8 कार्य दिवस |
| भुगतान शर्तें | टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल, Alipay |
| आपूर्ति की क्षमता | कागज बॉक्स |
उत्पाद विवरण
| पता लगाने का सिद्धांत | इन्फ्रारेड बीम का पता लगाना | परिचालन तापमान | -30℃ से +60℃ |
|---|---|---|---|
| सुरक्षा रेटिंग | आईपी65 | मैक्स डिटेक्शन रेंज | 20 मीटर इनडोर या आउटडोर |
| बिजली की आपूर्ति | 12/24वीएसी/वीडीसी | रिले संपर्क | 48VAC/DC पर अधिकतम 500mA |
| प्रमुखता देना | ऑटोमेटिक गेट्स के लिए इन्फ्रारेड फोटोसेल सेंसर,IP65 संरक्षित फोटोसेल सेंसर,एंटी यूवी इंटरफेरेंस फोटोसेल सेंसर |
||
उत्पाद विवरण
स्वतः दरवाजे के लिए IP65 सुरक्षा एंटी यूवी हस्तक्षेप के साथ इन्फ्रारेड फोटोसेल सेंसर
उत्पाद का अवलोकन
DC12V/24V होम सर्विलांस इन्फ्रारेड बीम मोशन डिटेक्टर CE प्रमाणित। यह आउटडोर सक्रिय फोटोसेल बीम सेंसर इन्फ्रारेड डिटेक्टर उन्नत IR-20 तकनीक के साथ सुरक्षा और दक्षता को बढ़ाता है।
प्रमुख विशेषताएं
- गेट और बाधा सुरक्षा सुरक्षा के लिए इन्फ्रारेड के माध्यम से बीम फोटोसेल सेंसर
- इनडोर और आउटडोर अनुप्रयोगों के लिए 20 मीटर अधिकतम पता लगाने की सीमा
- लचीली स्थापना के लिए 12/24VAC/VDC बिजली आपूर्ति
- गेट एक्सेस वातावरण के लिए IP65 उन्नत बाहरी सुरक्षा
- संयुक्त अरब अमीरात और उच्च तापमान क्षेत्रों के लिए प्रकाश और यूवी हस्तक्षेप के लिए मजबूत प्रतिरोध
- एसी सिंक्रनाइज़ेशन फ़ंक्शन हस्तक्षेप के बिना दो जोड़े को मिलकर काम करने का समर्थन करता है
- गेट नियंत्रकों के साथ आसान कनेक्शन के लिए NO / NC / COM रिले आउटपुट
- TX केवल बिजली इनपुट की आवश्यकता होती है, RX बिजली इनपुट और रिले आउटपुट प्रदान करता है
- स्वचालित गेट और पार्किंग बाधाओं के लिए उपयुक्त कॉम्पैक्ट काले आवास
- संरेखण और समस्या निवारण के लिए रिसीवर पर एलईडी स्थिति संकेत
अनुप्रयोग परिदृश्य
- स्वचालित स्लाइडिंग गेट
- स्विंग गेट
- गेराज के दरवाजे
- पार्किंग बाधा द्वार
- आवासीय समुदाय के प्रवेश द्वार
- वाणिज्यिक भवनों में प्रवेश नियंत्रण
- औद्योगिक द्वार सुरक्षा सुरक्षा
- यूएई और मध्य पूर्व क्षेत्रों में बाहरी गेट सुरक्षा का पता लगाना
तकनीकी मापदंड
| मॉडल | IR-20M |
| उत्पाद का प्रकार | इन्फ्रारेड फोटोसेल सेंसर |
| पता लगाने का सिद्धांत | इन्फ्रारेड थ्रू-बीम डिटेक्शन |
| सेंसर संरचना | टीएक्स ट्रांसमीटर + आरएक्स रिसीवर |
| विद्युत आपूर्ति | 12/24VAC/VDC |
| एसी सिंक्रनाइज़ेशन | समर्थित, केवल 12/24VAC के साथ |
| अधिकतम पता लगाने की सीमा | 20 मीटर इनडोर या आउटडोर |
| सुरक्षा रेटिंग | IP65 उन्नत संस्करण |
| प्रकाश हस्तक्षेप प्रतिरोध | विरोधी तेज प्रकाश और यूवी हस्तक्षेप |
| उपयुक्त वातावरण | संयुक्त अरब अमीरात / मध्य पूर्व / उच्च तापमान वाले बाहरी क्षेत्र |
| ऑपरेटिंग तापमान | -10°C से +60°C |
| अधिकतम TX कार्य करंट | 25mA |
| अधिकतम आरएक्स कार्य करंट | 35mA |
| अधिकतम रिले संपर्क | अधिकतम 500mA 48VAC/DC पर |
| रिले आउटपुट | NO / NC / COM |
| रिसीवर एलईडी स्थिति | एलईडी किरण के विराम और रिले प्रतिक्रिया को इंगित करता है |
| स्थापना का प्रकार | दीवार पर लगा हुआ |
| आवास का रंग | काला |
| आवेदन | स्लाइडिंग गेट, स्विंग गेट, गेराज गेट, बैरियर गेट, एक्सेस कंट्रोल सिस्टम |
| पैकेज | बक्सा |
| ब्रांड | जुटाई |
| उत्पत्ति | चीन |
उत्पाद चित्र
वायरिंग परिभाषा
| टेक्सस टर्मिनल 1 | 12/24VAC/DC पावर इनपुट |
| टीएक्स टर्मिनल 2 | +12VAC/DC |
| TX टर्मिनल 3 | +24VAC/DC |
| आरएक्स टर्मिनल 1 | 12/24VAC/DC पावर इनपुट |
| आरएक्स टर्मिनल 2 | +12VAC/DC |
| आरएक्स टर्मिनल 3 | +24VAC/DC |
| आरएक्स टर्मिनल 4 | COM / सामान्य |
| आरएक्स टर्मिनल 5 | एनसी / सामान्यतः बंद |
| आरएक्स टर्मिनल 6 | नहीं / सामान्य रूप से खुला |
स्थापना के निर्देश
- फोटोसेल के सामने के पैनल को उठाकर इंटीरियर तक पहुँचें
- केबलों को निर्दिष्ट स्लॉट में डालें और आधार को दीवार पर मजबूती से लगाएं
- दीवार या धातु की सतहों के लिए उपयुक्त माउंटिंग विधियों का चयन करें
- निर्दिष्ट वोल्टेज रेंज (12-24V DC/AC) के भीतर केबल और बिजली कनेक्ट करें
- फोटोसेल को सही ढंग से संरेखित करें - लाल एलईडी को ठीक से कॉन्फ़िगर किए जाने पर बंद रहना चाहिए
- इन्फ्रारेड बीम को बाधित करके रिले प्रतिक्रिया सत्यापित करें
- सामने के पैनल को बदलें और प्रदान किए गए शिकंजा के साथ सुरक्षित
फायदे और विशेषताएं
- विभिन्न दरवाजे नियंत्रण प्रणालियों के साथ निर्बाध एकीकरण
- दरवाजे के किनारे के एकीकरण सहित लचीले माउंटिंग समाधान
- स्वचालित दरवाजे और फाटकों के लिए विश्वसनीय सुरक्षा उपाय
- विविध वातावरणों के लिए बहुमुखी अनुप्रयोग क्षेत्र
- दुर्घटनाओं की रोकथाम के लिए सटीक पता लगाने की क्षमता
- कम बिजली की खपत के साथ कुशल प्रदर्शन
- IP67 जलरोधक रेटिंग के साथ कठोर परिस्थितियों में स्थायित्व
जुटाई आईआर-20 इन्फ्रारेड बीम सेंसर विभिन्न अनुप्रयोगों में सुरक्षा और दक्षता के शिखर के रूप में खड़ा है।और उपयोगकर्ता के अनुकूल स्थापना प्रक्रिया, आईआर-20 विभिन्न वातावरणों में सुरक्षा और सुविधा सुनिश्चित करने में बेजोड़ प्रदर्शन प्रदान करता है,आधुनिक अभिगम नियंत्रण और सुरक्षा प्रणालियों के एक अनिवार्य घटक के रूप में इसकी भूमिका को मजबूत करना.
