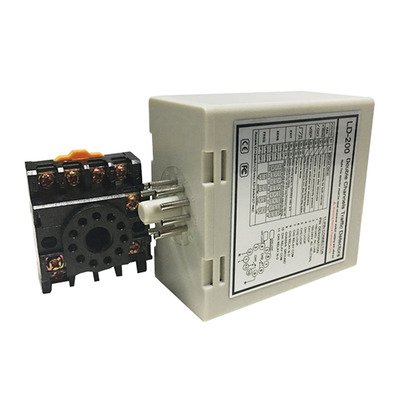

डुअल चैनल वाहन लूप डिटेक्टर 20-2000uh 110-240VAC पार्किंग बैरियर गेट्स के लिए

वाहनों की गिनती, पहचान और पार्किंग प्रबंधन के लिए डबल कॉइल वाहन लूप डिटेक्टर। पार्किंग प्रबंधन और एक्सेस कंट्रोल अनुप्रयोगों के लिए उन्नत वाहन पहचान प्रणाली।

• चौड़ी सेंसिंग रेंज और उच्च संवेदनशीलता:15 से 2000μH की विस्तृत सेंसिंग रेंज के साथ विभिन्न वाहनों का सटीक पता लगाना
• स्वचालित रीसेट फ़ंक्शन:खराबी की स्थिति में स्वचालित रूप से रीसेट करके सिस्टम स्थिरता को बढ़ाता है
• दिशा पहचान:वाहन की गति की दिशा के आधार पर सटीक सक्रियण
• 40000V बिजली संरक्षण:मजबूत सुरक्षा दीर्घकालिक स्थायित्व सुनिश्चित करती है
• व्यापक ऑपरेटिंग वातावरण:-40°C से +70°C तक स्थिर प्रदर्शन

• वाहन पहचान:प्रेरक सेंसिंग तकनीक का उपयोग करके वाहनों का सटीक पता लगाता है, जो प्रेरण में परिवर्तन पर आधारित है
• दिशा पहचान:सटीक गेट नियंत्रण के लिए विशिष्ट वाहन गति दिशाओं की पहचान करता है
• स्वचालित रीसेट:खराबी के दौरान स्वचालित रूप से रीसेट करके मैन्युअल हस्तक्षेप को समाप्त करता है
• रिले आउटपुट:गेट नियंत्रण, यातायात प्रबंधन और वाहन गिनती के लिए रिले आउटपुट सिग्नल प्रदान करता है

• यातायात प्रबंधन प्रणाली
• गेट ऑटोमेशन
• पार्किंग सुविधा प्रबंधन
• एक्सेस कंट्रोल सिस्टम
• यातायात लाइट नियंत्रण
• वाहन गिनती और विश्लेषण

7-वे और 10-वे डिप स्विच सेटिंग्स का उपयोग करके संवेदनशीलता और आवृत्ति समायोजन:

• डिप स्विच 6, 7, 8 सीएच1 संवेदनशीलता को नियंत्रित करते हैं (0.8 से 0.015)
• डिप स्विच 3, 4, 5 सीएच2 संवेदनशीलता को नियंत्रित करते हैं (0.8 से 0.015)

चैनल 1 लूप फ़ंक्शन चयन

विशेष फ़ंक्शन सेटिंग

सीएच1 और सीएच2 संवेदनशीलता चयन

आवृत्ति सेटिंग

• प्रेरक कॉइल के लिए फेरोमैग्नेटिक तारों का उपयोग करें (कुल 500 मीटर लंबाई तक)
• कॉइल कटिंग आकार: आयताकार 1.0-2.0 मीटर लंबाई * 0.8-1.2 मीटर चौड़ाई
• कोनों पर समकोण से बचें
• स्थापना के दौरान उत्पाद प्लग और सॉकेट को ऊर्ध्वाधर दिशा में रखें

अनुशंसित कॉइल स्थापना अवलोकन

उचित स्थापना अभिविन्यास

जुताई एलडी200/202 डबल चैनल वाहन लूप डिटेक्टर श्रृंखला, एकल-चैनल प्रवेश और निकास अनुप्रयोगों के लिए दिशा पहचान फ़ंक्शन के साथ।

• जुताई वन डोर कंट्रोलर (मॉडल: एसी-11)
• जुताई गेट बैरियर (मॉडल: बीआर-110)
• जुताई लॉन्ग-रेंज आरएफआईडी रीडर (मॉडल: पुएचएफ-9)
• उच्च तापमान प्रतिरोधी लूप कॉइल (मॉडल: जेटीएचटी-11)

यह सुनिश्चित करता है कि कार के दूसरे यूएचएफ रीडर से गुजरने पर डबल चैनल लूप डिटेक्टर फिर से सिग्नल ट्रिगर न करे, जिससे सटीक प्रवेश/निकास रिकॉर्ड बनाए रखा जा सके।

दिशा पहचान फ़ंक्शन

जुताई एलडी-200/202 मानक एक-इन और एक-आउट पार्किंग स्थलों के लिए दो स्वतंत्र एकल-चैनल लूप डिटेक्टर के रूप में कार्य कर सकता है:

• एक लूप कॉइल रीडर को ट्रिगर करता है और कार्ड पढ़ता है
• अन्य लूप कॉइल बैरियर एंटी-स्मैशिंग फ़ंक्शन प्रदान करता है
• हार्डवेयर आवश्यकताओं को कम करके लागत-बचत लाभ

स्वतंत्र कार्य मोड कॉन्फ़िगरेशन

अतिरिक्त उत्पाद दृश्य

उत्पाद स्थापना उदाहरण

सिस्टम अनुप्रयोग आरेख
