JUTAI CG15-8L12 8 बीम ग्रिड मिनी सुरक्षा सेंसर, 12 मीटर डिटेक्शन रेंज और औद्योगिक दरवाजों के लिए IP67 सुरक्षा के साथ

जुटाई CG15-8L12 एक अंतरिक्ष कुशल कारखाने के प्रवेश द्वार प्रणाली फोटोइलेक्ट्रिक सुरक्षा बाधा तेजी से रोल दरवाजे, गेराज दरवाजे, शीत भंडारण दरवाजे, अनुभागीय दरवाजे के लिए बनाया गया है,रोलर शटर और लोडिंग डॉक के दरवाजे.

यह 8 बीम इन्फ्रारेड डिटेक्शन सिस्टम का उपयोग करता है जो क्रॉस-डिटेक्शन तकनीक के साथ मिलकर दरवाजे के पार एक व्यापक सुरक्षात्मक ग्रिड बनाता है।पैदल यात्री या अन्य बाधाएं इन्फ्रारेड ग्रिड को बाधित करती हैं, रिसीवर तुरंत रिले आउटपुट स्थिति बदलता है और दरवाजा नियंत्रक के लिए एक सुरक्षा संकेत भेजता है।

CG15-8L12 विशेष रूप से उन परियोजनाओं के लिए उपयुक्त है जिनके लिए अंतरिक्ष-कुशल ग्रिड मिनी-शैली के सुरक्षा सेंसर की आवश्यकता होती है।यह फैक्ट्री प्रवेश प्रणाली निर्माताओं और सिस्टम इंटीग्रेटरों के लिए एक वैकल्पिक समाधान प्रदान करता है जो एक पतली प्रोफ़ाइल की तलाश में हैं, लंबी दूरी और मौसम प्रतिरोधी दरवाजा सुरक्षा सेंसर।

एक मूल समानांतर बीम फोटोसेल प्रणाली के विपरीत, CG15-8L12 एक घनी सुरक्षात्मक पता लगाने ग्रिड बनाने के लिए क्षैतिज और क्रॉसिंग अवरक्त किरणों को जोड़ती है।

यह डिजाइन व्यक्तिगत ऑप्टिकल बिंदुओं के बीच अंधे क्षेत्रों को कम करने में मदद करता है और कारखाने के प्रवेश द्वार प्रणाली के उद्घाटन के माध्यम से ऑब्जेक्ट सेंसिशन में सुधार करता है।

ट्रांसमीटर और रिसीवर अधिकतम 12 मीटर तक की पहचान दूरी का समर्थन करते हैं, जिससे सेंसर व्यापक कारखाने के प्रवेश द्वार प्रणालियों, गोदाम के प्रवेश द्वार और बड़े लोडिंग डॉक उद्घाटन के लिए उपयुक्त है.

पतला एल्यूमीनियम आवास दरवाजे की रेल के अंदर या दरवाजे के फ्रेम पर बाहरी रूप से स्थापित किया जा सकता है। इसकी अंतरिक्ष-कुशल संरचना उन अनुप्रयोगों के लिए उपयुक्त है जहां स्थापना स्थान सीमित है।

सेंसर दो ऑपरेटिंग मोड का समर्थन करता हैः

सामान्य मोडः
किसी भी रुका हुआ अवरक्त किरण तुरंत सुरक्षा आउटपुट को बदल देता है।

छिपाने का मोडः
स्थापना के दौरान दरवाजे की रेल या दरवाजे की संरचना के कारण फिक्स्ड बाधाओं को छिपाया जा सकता है, जिससे शेष डिटेक्शन क्षेत्र सामान्य रूप से काम करना जारी रख सकता है।

यह कार्य विशेष रूप से उपयोगी है जब प्रकाश पर्दा कारखाने के प्रवेश द्वार प्रणाली गाइड रेल के अंदर स्थापित किया जाता है।

IP67 रेटेड आवास आंतरिक ऑप्टिकल और इलेक्ट्रॉनिक घटकों को धूल, नमी और पानी के संपर्क में आने से बचाने में मदद करता है।

यह कारखाने के प्रवेश द्वार प्रणालियों, आर्द्र गोदामों, शीत भंडारण प्रवेश द्वारों और बाहरी पहुंच अनुप्रयोगों के लिए उपयुक्त है।

पतली एल्यूमीनियम मिश्र धातु प्रोफाइल मांग वाले औद्योगिक वातावरण में यांत्रिक शक्ति, संक्षारण प्रतिरोध और दीर्घकालिक स्थिरता प्रदान करती है।

रिसीवर NO, NC और COM रिले संपर्क प्रदान करता है, जिससे निम्न के साथ आसान कनेक्शन संभव होता हैः

• त्वरित रोल दरवाजा नियंत्रक
• गेराज दरवाजे के नियंत्रक
• रोलर शटर नियंत्रक
• पीएलसी प्रणाली
• पहुँच नियंत्रण उपकरण
• सुरक्षा रिले सर्किट

तकनीकी विनिर्देश

फोटोइलेक्ट्रिक सुरक्षा बाधा में एक इन्फ्रारेड ट्रांसमीटर और एक रिसीवर होता है जो दरवाजे के उद्घाटन के विपरीत पक्षों पर स्थापित होते हैं।

ट्रांसमीटर रिसीवर की ओर कई इन्फ्रारेड बीम उत्सर्जित करता है. क्रॉस-डिटेक्शन तकनीक ऑप्टिकल बिंदुओं के बीच अतिरिक्त विकर्ण पता लगाने के मार्ग बनाता है,ग्रिड-शैली का सुरक्षात्मक क्षेत्र बनाना.

जब सभी किरणों को सही ढंग से प्राप्त किया जाता है, रिले अपनी सामान्य कार्य स्थिति में रहता है।

जब फोर्कलिफ्ट, वाहन, पैदल यात्री या वस्तु डिटेक्शन ग्रिड को बाधित करती है, तो रिसीवर रिले आउटपुट को बदलता है और कारखाने के प्रवेश प्रणाली नियंत्रक को संकेत भेजता है।नियंत्रक तब बंद कर सकते हैं, फिर से खोलना या बंद होने से रोकना, प्रोग्राम किए गए दरवाजे के तर्क के आधार पर।

सामान्य मोड में, किसी भी सक्रिय अवरक्त बीम का अवरोध एक आउटपुट सिग्नल उत्पन्न करता है।

यह मोड बाहरी दरवाजे के फ्रेम की स्थापना और अनुप्रयोगों के लिए अनुशंसित है जहां पूरे सेंसर क्षेत्र को सक्रिय रहना चाहिए।

विशिष्ट अनुप्रयोगों में शामिल हैंः

• उच्च गति वाले पीवीसी दरवाजे
• गेराज के दरवाजे
• अनुभागीय ऊपरी दरवाजे
• रोलर शटर दरवाजे
• गोदाम के प्रवेश द्वार
• लोडिंग डॉक के दरवाजे

छिपाने के मोड के लिए डिज़ाइन किया गया हैः जब प्रकाश पर्दा दरवाजा गाइड रेल के अंदर स्थापित किया जाता है,स्थिति जहां दरवाजा शरीर नीचे जाता है और ऊपर से नीचे तक अवरक्त किरणों को अवरुद्ध करता है, को सामान्य मोड माना जाता है और रिले को ट्रिगर नहीं करता है; जब कोई वस्तु दरवाजे द्वारा अवरुद्ध किए गए से अलग अवरक्त विकिरण को अवरुद्ध करती है, तो सुरक्षा विरोधी तोड़ने का कार्य दरवाजा खोलने के लिए ट्रिगर किया जाता है

दरवाजे के बंद होने से पहले या उसके दौरान फोर्कलिफ्ट, वाहन, पैदल यात्री और सामान का पता लगाता है, जिससे दरवाजे के नियंत्रक को दरवाजे को रोकने या फिर से खोलने में मदद मिलती है।

आवासीय, वाणिज्यिक और भूमिगत गेराज दरवाजे प्रणालियों के लिए अतिरिक्त दरवाजे सुरक्षा का पता लगाने प्रदान करता है।

IP67 एल्यूमीनियम आवास आर्द्र, ठंडे और संघनक-प्रवण वातावरण के लिए उपयुक्त है जो आमतौर पर प्रशीतित गोदामों के आसपास पाए जाते हैं।

लॉजिस्टिक लोडिंग क्षेत्रों और गोदाम के डॉकिंग प्रवेश द्वार के आसपास एक सुरक्षात्मक इन्फ्रारेड डिटेक्शन ग्रिड प्रदान करता है।

ओवरहेड अनुभागीय दरवाजों के बंद होने के क्षेत्र की निगरानी के लिए दरवाजे के फ्रेम या गाइड रेल के साथ स्थापित किया जा सकता है।

औद्योगिक और वाणिज्यिक रोलर शटर दरवाजे प्रणालियों के लिए ऑब्जेक्ट सेंसिंग प्रदान करता है।

• अंतरिक्ष-कुशल ग्रिड मिनी शैली कारखाने प्रवेश प्रणाली सेंसर
• 8 बीम क्रॉस डिटेक्शन इन्फ्रारेड ग्रिड
• 12 मीटर तक की दूरी का पता लगाने
• 1500 मिमी पतली एल्यूमीनियम प्रोफाइल
• सामान्य और छिपाने के कार्य मोड
• आंतरिक रेल या बाहरी फ्रेम के लिए उपयुक्त
• IP67 धूल और पानी के प्रतिरोधी निर्माण
• NO, NC और COM रिले आउटपुट
• तेज़ 30ms पता लगाने की प्रतिक्रिया
• वाहनों, फोर्कलिफ्ट और पैदल चलने वालों का पता लगाने के लिए उपयुक्त
• कारखाने के प्रवेश द्वार प्रणाली नियंत्रकों के साथ आसान एकीकरण
• OEM और ODM अनुकूलन उपलब्ध

CG15-8L12 कारखाने के प्रवेश द्वार प्रणाली परियोजनाओं के लिए डिज़ाइन किया गया है जो आमतौर पर अंतरिक्ष-कुशल ग्रिड-शैली या मिनी फोटोइलेक्ट्रिक सुरक्षा बाधा सेंसर का उपयोग करते हैं।

इसकी पतली प्रोफ़ाइल, क्रॉसिंग बीम डिटेक्शन, छिपाने का कार्य और रिले आउटपुट इसे प्रतिस्थापन परियोजनाओं के लिए उपयुक्त बनाते हैं,नए दरवाजे उत्पादन और अनुकूलित कारखाने के प्रवेश द्वार प्रणाली सुरक्षा प्रणाली.

किसी अन्य ब्रांड या मॉडल को बदलने से पहले मौजूदा नियंत्रक के साथ संगतता, केबल परिभाषा, आउटपुट लॉजिक और स्थापना आयामों की पुष्टि की जानी चाहिए।

ट्रांसमीटर और रिसीवर को दरवाजे के खोलने के विपरीत पक्षों पर लंबवत रूप से स्थापित करें।

सुनिश्चित करें किः

• दोनों प्रोफाइल एक ही ऊंचाई पर स्थापित हैं।
• ऑप्टिकल सतहें एक दूसरे के सामने हैं।
• प्रोफाइल समानांतर हैं और घुमावदार नहीं हैं।
• स्थापना की सतह कठोर और कंपन प्रतिरोधी है।
• पावर और सिग्नल केबलों को मोटर और इन्वर्टर केबलों से अलग किया जाता है।
• रिले आउटपुट तर्क दरवाजा नियंत्रक से कनेक्ट करने से पहले पुष्टि की जाती है।
• छिपाने के मोड को सेंसर के सही ढंग से संरेखित होने के बाद ही कॉन्फ़िगर किया जाता है।
• दरवाजे के प्रयोग में आने से पहले पूरे डिटेक्शन क्षेत्र का परीक्षण किया जाता है।

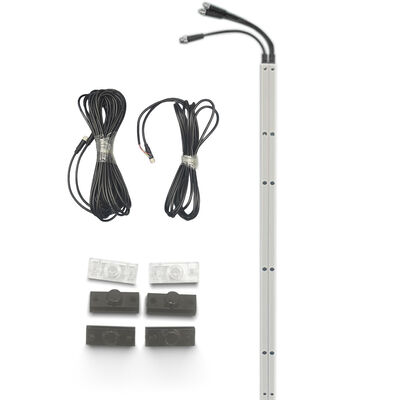

• 1 × इन्फ्रारेड ट्रांसमीटर
• 1 × इन्फ्रारेड रिसीवर
• कनेक्शन केबल
• घुड़सवार सामान
• स्थापना के निर्देश
