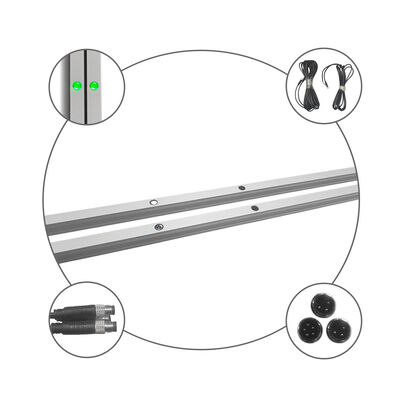

CG15-8L12 इंडस्ट्रियल डोर सेफ्टी लाइट पर्दा 12 मीटर डिटेक्शन रेंज, 8-बीम इन्फ्रारेड ग्रिड और IP67 सुरक्षा के साथ

जुताई सीजी15-8एल12 एक कॉम्पैक्ट औद्योगिक दरवाजा सुरक्षा लाइट कर्टन है जिसे हाई-स्पीड दरवाजों, गैरेज दरवाजों, कोल्ड स्टोरेज दरवाजों, सेक्शनल दरवाजों, रोलर शटर और लोडिंग डॉक दरवाजों के लिए डिज़ाइन किया गया है।

यह व्यापक सुरक्षा ग्रिड बनाने के लिए क्रॉस-डिटेक्शन तकनीक के साथ संयुक्त 8-बीम इन्फ्रारेड डिटेक्शन सिस्टम का उपयोग करता है। जब कोई वाहन, फोर्कलिफ्ट, पैदल यात्री या अन्य बाधा इन्फ्रारेड ग्रिड को बाधित करती है, तो रिसीवर तुरंत रिले आउटपुट स्थिति को बदल देता है और दरवाजा नियंत्रक को एक सुरक्षा संकेत भेजता है।

सीजी15-8एल12 विशेष रूप से उन परियोजनाओं के लिए उपयुक्त है जिन्हें कॉम्पैक्ट ग्रिड मिनी-शैली सुरक्षा सेंसर की आवश्यकता होती है। यह औद्योगिक दरवाजा निर्माताओं और सिस्टम इंटीग्रेटर्स के लिए एक पतली-प्रोफ़ाइल, लंबी दूरी और मौसम प्रतिरोधी दरवाजा सुरक्षा सेंसर की तलाश में एक वैकल्पिक समाधान प्रदान करता है।

एक बुनियादी समानांतर-बीम फोटोसेल सिस्टम के विपरीत, सीजी15-8एल12 एक सघन सुरक्षा डिटेक्शन ग्रिड बनाने के लिए क्षैतिज और क्रॉसिंग इन्फ्रारेड बीम को जोड़ता है।

यह डिज़ाइन व्यक्तिगत ऑप्टिकल बिंदुओं के बीच ब्लाइंड क्षेत्रों को कम करने में मदद करता है और औद्योगिक दरवाजा खोलने में बाधा का पता लगाने में सुधार करता है।

ट्रांसमीटर और रिसीवर 12 मीटर तक की अधिकतम डिटेक्शन दूरी का समर्थन करते हैं, जिससे सेंसर चौड़े औद्योगिक दरवाजों, गोदाम के प्रवेश द्वारों और बड़े लोडिंग डॉक के लिए उपयुक्त हो जाता है।

पतली एल्यूमीनियम हाउसिंग को दरवाजा रेल के अंदर या दरवाजा फ्रेम पर बाहर से स्थापित किया जा सकता है। इसकी कॉम्पैक्ट संरचना उन अनुप्रयोगों के लिए उपयुक्त है जहां स्थापना स्थान सीमित है।

सेंसर दो ऑपरेटिंग मोड का समर्थन करता है:

सामान्य मोड:किसी भी बाधित इन्फ्रारेड बीम से तुरंत सुरक्षा आउटपुट बदल जाता है।

छिपाने वाला मोड:सेटअप के दौरान दरवाजा रेल या दरवाजा संरचना के कारण होने वाली निश्चित बाधाओं को छिपाया जा सकता है, जिससे शेष डिटेक्शन क्षेत्र सामान्य रूप से काम करना जारी रख सकता है।

यह फ़ंक्शन विशेष रूप से तब उपयोगी होता है जब लाइट कर्टन को औद्योगिक दरवाजा गाइड रेल के अंदर स्थापित किया जाता है।

आईपी67-रेटेड हाउसिंग आंतरिक ऑप्टिकल और इलेक्ट्रॉनिक घटकों को धूल, नमी और पानी के संपर्क से बचाने में मदद करता है।

यह औद्योगिक दरवाजों, नम गोदामों, कोल्ड स्टोरेज प्रवेश द्वारों और बाहरी पहुंच अनुप्रयोगों के लिए उपयुक्त है।

पतली एल्यूमीनियम मिश्र धातु प्रोफ़ाइल मांग वाले औद्योगिक वातावरण में यांत्रिक शक्ति, संक्षारण प्रतिरोध और दीर्घकालिक स्थिरता प्रदान करती है।

रिसीवर एनओ, एनसी और कॉम रिले संपर्क प्रदान करता है, जिससे आसानी से कनेक्ट किया जा सकता है:

• हाई-स्पीड डोर कंट्रोलर
• गैरेज डोर कंट्रोलर
• रोलर शटर कंट्रोलर
• पीएलसी सिस्टम
• एक्सेस कंट्रोल उपकरण
• सुरक्षा रिले सर्किट

सुरक्षा लाइट कर्टन में एक इन्फ्रारेड ट्रांसमीटर और एक रिसीवर होता है जो दरवाजा खोलने के विपरीत तरफ स्थापित होता है।

ट्रांसमीटर रिसीवर की ओर कई इन्फ्रारेड बीम उत्सर्जित करता है। क्रॉस-डिटेक्शन तकनीक ऑप्टिकल बिंदुओं के बीच अतिरिक्त विकर्ण डिटेक्शन पथ बनाती है, जिससे एक ग्रिड-शैली सुरक्षा क्षेत्र बनता है।

जब सभी बीम सही ढंग से प्राप्त होते हैं, तो रिले अपनी सामान्य ऑपरेटिंग स्थिति में रहता है।

जब कोई फोर्कलिफ्ट, वाहन, पैदल यात्री या वस्तु डिटेक्शन ग्रिड को बाधित करती है, तो रिसीवर रिले आउटपुट को बदल देता है और औद्योगिक दरवाजा नियंत्रक को एक संकेत भेजता है। नियंत्रक तब प्रोग्राम किए गए दरवाजा तर्क के आधार पर दरवाजा बंद करना बंद कर सकता है, फिर से खोल सकता है या रोक सकता है।

सामान्य मोड में, किसी भी सक्रिय इन्फ्रारेड बीम के बाधित होने से एक आउटपुट सिग्नल उत्पन्न होता है।

यह मोड बाहरी दरवाजा-फ्रेम स्थापना और उन अनुप्रयोगों के लिए अनुशंसित है जहां पूर्ण संवेदन क्षेत्र सक्रिय रहना चाहिए।

विशिष्ट अनुप्रयोगों में शामिल हैं:

• हाई-स्पीड पीवीसी दरवाजे
• गैरेज के दरवाजे
• सेक्शनल ओवरहेड दरवाजे
• रोलर शटर दरवाजे
• गोदाम के प्रवेश द्वार
• लोडिंग डॉक दरवाजे

छिपाने वाला मोड इसके लिए डिज़ाइन किया गया है: जब लाइट कर्टन को दरवाजा गाइड रेल के अंदर स्थापित किया जाता है, तो वह स्थिति जहां दरवाजा शरीर नीचे आता है और ऊपर से नीचे तक इन्फ्रारेड किरणों को अवरुद्ध करता है, सामान्य मोड माना जाता है और रिले को ट्रिगर नहीं करता है; जब दरवाजा द्वारा अवरुद्ध किए जाने के अलावा कोई वस्तु इन्फ्रारेड विकिरण को अवरुद्ध करती है, तो सुरक्षा एंटी-स्मैशिंग फ़ंक्शन को दरवाजा खोलने के लिए ट्रिगर किया जाता है।

दरवाजा बंद होने से पहले या उसके दौरान फोर्कलिफ्ट, वाहन, पैदल चलने वालों और सामानों का पता लगाता है, जिससे दरवाजा नियंत्रक को दरवाजा रोकने या फिर से खोलने में मदद मिलती है।

आवासीय, वाणिज्यिक और भूमिगत गैरेज दरवाजा प्रणालियों के लिए अतिरिक्त द्वार सुरक्षा का पता लगाना प्रदान करता है।

आईपी67 एल्यूमीनियम हाउसिंग आर्द्र, ठंडे और संघनन-प्रवण वातावरण के लिए उपयुक्त है जो आमतौर पर प्रशीतित गोदामों के आसपास पाए जाते हैं।

लॉजिस्टिक्स लोडिंग क्षेत्रों और गोदाम डॉकिंग प्रवेश द्वारों के आसपास एक सुरक्षात्मक इन्फ्रारेड डिटेक्शन ग्रिड प्रदान करता है।

ओवरहेड सेक्शनल दरवाजों के बंद होने वाले क्षेत्र की निगरानी के लिए दरवाजा फ्रेम या गाइड रेल के साथ स्थापित किया जा सकता है।

औद्योगिक और वाणिज्यिक रोलर शटर दरवाजा प्रणालियों के लिए बाधा का पता लगाना प्रदान करता है।

• कॉम्पैक्ट ग्रिड मिनी-शैली औद्योगिक दरवाजा सेंसर
• 8-बीम क्रॉस-डिटेक्शन इन्फ्रारेड ग्रिड
• 12 मीटर तक लंबी दूरी का पता लगाना
• 1500 मिमी पतली एल्यूमीनियम प्रोफ़ाइल
• सामान्य और छिपाने वाले ऑपरेटिंग मोड
• आंतरिक रेल या बाहरी फ्रेम माउंटिंग के लिए उपयुक्त
• आईपी67 डस्टप्रूफ और वाटरप्रूफ निर्माण
• एनओ, एनसी और कॉम रिले आउटपुट
• तेज 30 एमएस डिटेक्शन प्रतिक्रिया
• वाहन, फोर्कलिफ्ट और पैदल चलने वालों का पता लगाने के लिए उपयुक्त
• औद्योगिक दरवाजा नियंत्रकों के साथ आसान एकीकरण
• ओईएम और ओडीएम अनुकूलन उपलब्ध

सीजी15-8एल12 औद्योगिक दरवाजा परियोजनाओं के लिए डिज़ाइन किया गया है जो सामान्य रूप से कॉम्पैक्ट ग्रिड-शैली या मिनी सुरक्षा लाइट कर्टन सेंसर का उपयोग करते हैं।

इसकी पतली प्रोफ़ाइल, क्रॉस-बीम डिटेक्शन, छिपाने वाला फ़ंक्शन और रिले आउटपुट इसे प्रतिस्थापन परियोजनाओं, नए दरवाजा उत्पादन और अनुकूलित औद्योगिक दरवाजा सुरक्षा प्रणालियों के लिए उपयुक्त बनाते हैं।

किसी अन्य ब्रांड या मॉडल को बदलने से पहले मौजूदा नियंत्रक, केबल परिभाषा, आउटपुट तर्क और स्थापना आयामों के साथ संगतता की पुष्टि की जानी चाहिए।

ट्रांसमीटर और रिसीवर को दरवाजा खोलने के विपरीत तरफ लंबवत स्थापित करें।

सुनिश्चित करें कि:

• दोनों प्रोफाइल एक ही ऊंचाई पर स्थापित हैं।
• ऑप्टिकल सतहें एक-दूसरे का सामना करती हैं।
• प्रोफाइल समानांतर हैं और मुड़े हुए नहीं हैं।
• स्थापना सतह कठोर और कंपन प्रतिरोधी है।
• बिजली और सिग्नल केबल मोटर और इन्वर्टर केबलों से अलग हैं।
• दरवाजा नियंत्रक से कनेक्ट करने से पहले रिले आउटपुट तर्क की पुष्टि की जाती है।
• सेंसर को सही ढंग से संरेखित करने के बाद ही छिपाने वाला मोड कॉन्फ़िगर किया जाता है।
• दरवाजे को सेवा में लाने से पहले पूर्ण डिटेक्शन क्षेत्र का परीक्षण किया जाता है।

• 1 एक्स इन्फ्रारेड ट्रांसमीटर
• 1 एक्स इन्फ्रारेड रिसीवर
• कनेक्शन केबल
• माउंटिंग सहायक उपकरण
• स्थापना निर्देश
