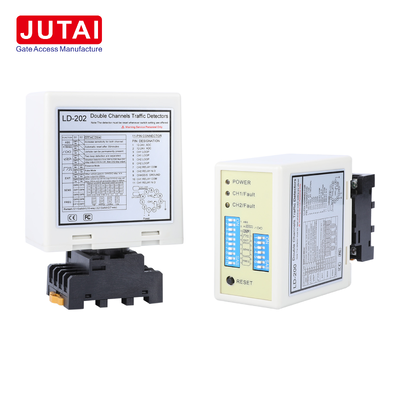

पार्किंग प्रणालियों के लिए दो लूप इनपुट दिशा पता लगाने और रिले आउटपुट के साथ दो चैनल वाहन लूप डिटेक्टर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | JUTAI |
| प्रमाणन | CE |
| मॉडल संख्या | एलडी-200 |
| दस्तावेज़ | LD-200.202.pdf |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | negotiable |
| पैकेजिंग विवरण | कार्टून |
| प्रसव के समय | 5 - 8 कार्य दिवस |
| भुगतान शर्तें | टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल, Alipay |
| आपूर्ति की क्षमता | कागज बॉक्स |
उत्पाद विवरण
| नमूना | एलडी-200/एलडी-202 | लूप इनपुट | CH1 लूप + CH2 लूप |
|---|---|---|---|
| आवृति सीमा | 20-100 किलोहर्ट्ज | आवृत्ति स्तर | उच्च/मध्यम-उच्च/मध्यम-निम्न/निम्न |
| स्वतः रीसेट समय | सामान्य मोड में 10 मिनट | एलडी-200 पावर | 100-240VAC |
| एलडी-202 पावर | 12-24VAC/डीसी | संवेदनशीलता रेंज | 0.015% से 0.8% |
| कार्य करने के तरीके | 6 चयन योग्य मोड | संवेदनशीलता के स्तर | प्रति चैनल 8 स्तर |
| पता लगाना चैनल | 2 चैनल | दिशा का पता लगाना | का समर्थन किया |
| प्रमुखता देना | दो-चैनल लूप डिटेक्टर,रिले आउटपुट के साथ वाहन लूप डिटेक्टर,पार्किंग सिस्टम लूप डिटेक्टर |
||
उत्पाद विवरण
दिशा पता लगाने वाला दो-चैनल वाहन लूप डिटेक्टर
यह दो-चैनल वाहन लूप डिटेक्टर पार्किंग प्रणालियों के लिए डिज़ाइन किया गया है जिसमें एक नियंत्रक में दो सड़क-लूप इनपुट की आवश्यकता होती है।CH1 और CH2 अलग-अलग पता लगाने वाले क्षेत्रों की निगरानी कर सकते हैं या दिशा पहचान और संबंधित रिले प्रतिक्रिया के लिए वाहन क्रॉसिंग क्रम का मूल्यांकन करने के लिए क्रमिक रूप से स्थापित किए जा सकते हैं.
प्रमुख विशेषताएं
- दो स्वतंत्र प्रेरक लूप इनपुटः CH1 और CH2
- CH1/CH2 सक्रियण अनुक्रम पर आधारित वाहन दिशा पहचान
- विभिन्न पार्किंग और यातायात तर्क के लिए छह चयन योग्य संचालन मोड
- आठ संवेदनशीलता स्तर प्रति चैनल (0.015% से 0.8%)
- चार चयन योग्य आवृत्ति बैंड (20-100kHz)
- उपस्थिति और पल्स रिले कार्य
- स्वचालित रीसेट और स्थायी उपस्थिति ऑपरेशन
- ट्रेलर की संवेदनशीलता में वृद्धि
- बिजली, पता लगाने की स्थिति और लूप दोषों के लिए एलईडी संकेत
दिशा का पता लगाने का काम
दिशात्मक अनुप्रयोगों के लिए, दो सेंसर लूप को लेन में क्रमशः रखा जाता है। वाहन सक्रियण अनुक्रम (CH1→CH2 या CH2→CH1) यात्रा दिशा निर्धारित करता है।चयनित कार्य मोड पार्किंग नियंत्रक तर्क के लिए रिले आउटपुट उत्पादन को नियंत्रित करता है.
तकनीकी विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| उत्पाद का प्रकार | डबल चैनल वाहन लूप डिटेक्टर |
| चैनल | 2 (CH1 + CH2) |
| एलडी-200 आपूर्ति | 100-240VAC |
| एलडी-202 आपूर्ति | 12-24VAC/DC |
| संवेदनशीलता सीमा | 0.015%-0.8% |
| आवृत्ति सीमा | 20-100kHz |
| कार्य मोड | 6 |
| स्वचालित रीसेट | सामान्य मोड में लगभग 10 मिनट |
विशिष्ट अनुप्रयोग
पार्किंग बाधा प्रवेश/निकास लेन, वाहन पहुंच नियंत्रण प्रणाली, द्विदिश पार्किंग लेन, दो-क्षेत्र वाहन उपस्थिति का पता लगाने, बाधा मार्ग की पुष्टि,यातायात प्रबंधन और वाहन-प्रवाह तर्क.
लूप स्थापना मार्गदर्शन
| लूप परिधि | अनुशंसित मोड़ |
|---|---|
| 3-4 मीटर | 6 मोड़ |
| 4-6 मीटर | 5 मोड़ |
| 6 से 10 मीटर | चार मोड़ |
| १०-२० मीटर | तीन मोड़ |
| 20 मीटर से ऊपर | दो मोड़ |
संकेतक और स्विच
- पावर एलईडी (आरईडी):"पावर ऑन" इंगित करने के लिए रोशनी करता है
- CH1 पता लगाने वाला एलईडीःस्थिर चालू (वाहन का पता लगाने), धीमी चमक (लूप शॉर्ट सर्किट), तेजी से चमक (लूप खुला सर्किट)
- सीएच2 डिटेक्शन एलईडीःस्थिर चालू (वाहन का पता लगाने), धीमी चमक (लूप शॉर्ट सर्किट), तेजी से चमक (लूप खुला सर्किट)
संवेदनशीलता का चयन
संवेदनशीलता और आवृत्ति समायोजन 7-तरफा और 10-तरफा डिप स्विच सेटिंग्स के माध्यम से 8 विभिन्न संवेदनशीलता स्तरों के साथ उपलब्ध है।
स्विच विन्यास
संवेदनशीलता, आवृत्ति और परिचालन मोड के लिए व्यापक डीआईपी स्विच कॉन्फ़िगरेशन।
रीसेट बटन नोटःLD-200 को हर बार रीसेट किया जाना चाहिए जब डिप स्विच में सेटिंग्स में बदलाव किया जाता है।
स्थापना के लिए दिशानिर्देश
- कॉइल काटने का आकारः आयत, लंबाई 1.0-2.0 मीटर, चौड़ाई 0.8-1.2 मीटर
- कोनों में सही कोणों से बचें
- प्रेरण कॉइल के लिए लौह चुम्बकीय तारों का प्रयोग करें (कुल लंबाई 500 मीटर तक)
- स्थापना के दौरान उत्पाद प्लग और सॉकेट लंबवत दिशा में रखें
प्रणाली एकीकरण
एकल-चैनल प्रवेश/निकास परिदृश्यों के लिए आदर्श जब JUTAI दरवाजे नियंत्रकों, गेट बाधाओं, आरएफआईडी पाठकों और उच्च तापमान प्रतिरोध लूप कॉइल्स के साथ एकीकृत किया जाता है।
कार्य सिद्धांत
दोहराने वाली ट्रिगरिंग को रोकने और सटीक रिकॉर्डिंग सुनिश्चित करने के लिए दिशा पहचान कार्यक्षमता के साथ व्यापक प्रवेश और निकास प्रक्रियाएं।
स्वतंत्र संचालन मोड
लागत प्रभावी एक-इन-एक-आउट पार्किंग स्थल विन्यास के लिए दो स्वतंत्र एकल-चैनल लूप डिटेक्टर के रूप में कार्य कर सकते हैं।
